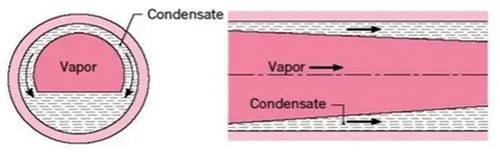

Condensados: NO circulan por la parte inferior de la tubería

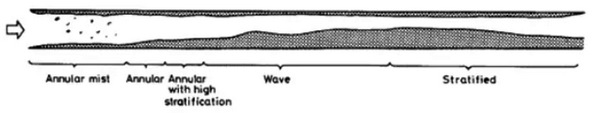

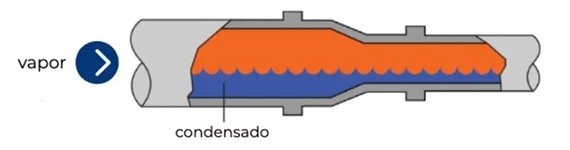

Después de mucho tiempo fuera de esta página. Les puedo comentar que si existen gotas de condensado el vapor, este no va a erosionar las paredes de los tubos de manera rápida, sin embargo estas se irán colocando en la parte inferior de la tubería, y posteriormente arrastradas por el mismo vapor formando una una especie de pared, que produce un fenómeno terrible (golpe de ariete) que el la expansión y contracción de la tubería en un ciclo de 8, el cual generará incremento de la presión de manera exponencial y destruirá la parte más débil, un empacadura, una válvula, hasta un flange ciego schedule 40 con tornillos grado ocho a mas de cien metros de distancia. Mi recomendación en la colocación de trampas normalmente abierta, las cuales en los momentos de arranque drenaran el condensado y se cerraran cuando se alcance la temperatura de funcionamiento, de igual manera la colocación de sistemas de recolección de condensado de acuerdo a las normas y en los manifold una válvula de seguridad. En este tema hay mucha tela por cortar.

Agradezco al colega Alfredo Pinillos por haber leído mis comentarios y dar a cada tema la fuente de donde fue tomada, Eso es de gran profesionalismo.

¿Qué nos funcionó a nosotros?
Trampeo adecuado y en buen estado, eliminadores de condensado, aislamiento térmico en excelente estado, mantenimiento y limpieza de líneas de vapor bimestralmente y la re ubicación de la caldera lo mas cercano posible al área de peletizado.

Las Trampas de vapor requieren de mantenimiento, las de cubo invertido o flotador hay ocasiones que acumulan con el tiempo sarro, lodos, oxido.

Las Reguladoras de presión en igual manera, los tubings y diafragmas de cobre requieren mantenimiento, y limpieza, el resorte del piloto debe revisarse calibrándolo con regularidad.

Las Reguladoras de Temperatura, igual que la anterior, mas hay que verificar el ajuste del rango, y verificar que el termo-pozo se encuentre limpio.

Las Trampas termodinámicas, hay que asegurarse que el disco se encuentre funcional y no se pegue a la tapa o al cuerpo.

Es recomendable tener un juego de trampas y accesorios de vapor para intercambiarlos y darles mantenimiento, con ello durarán mas tiempo trabajando en la linea y ayudarán a eliminar condensados.

Tal vez resulte para alguno de ustedes..

Para evitar salida de gota de la caldera es conveniente poner Placa de Superficie y tambien cuando se hace conexion con algun equipo-ademas las cañerias general de vapor tiene que tener trampas de condensado--las cañerias que se conectan a la cañeria general de vapor se deben de hacer por arriba

Cómo aporte y mi cierre en la participación de este foro Albert Einstein, decía es más fácil separar un átomo que cambiar un paradigma. Cómo profesionales debemos saber que tenemos nuestro nivel de incompetencia como lo dice el principio de Piter. Concretando no lo sabemos todo y a veces lo que conocemos como una verdad absoluta, no lo es y debemos estar abiertos a reconocer que no lo sabemos todo y por ende estudiar continuamente, muchas de las cosas que aprendí hace 25 años, ya no aplican en la actualidad, dado que existen nuevas y mejores maneras de hacerlo. Cómo dija la Madre Teresa, yo solo soy una gota de agua, sin Bargo el mar dejaría de serlo si falta una gota de agua. Todas las personas son importantes, sus conocientos y aportes en los foros aunque no sean correctos y obsoletos, debemos ser profesionales reconocer que somos neofitos y aprender de estas personas con nuevos conocimientos. Amén.

Quiero hacer el comentario corroborando lo mencionado por el Ing. Alfredo Pinillos, desde que sale el vapor de la caldera esta medida por la calidad, esto nos lleva desde el inicio poner purgadores o drenadores, ya sea desde el mismo manifold hasta el destino principal. El destino principal es un equipo y en este hay una variación de la presión ya sea por la transferencia y por el delta de presión que se mide antes y a la salida de la trampas, pero manifiesto esto para que sea claro el comentario, si este condensado lo traslado a un Tanque Flash para generar vapor a baja presión, notamos claro que al ingreso éste viene por la PARTE INFERIOR se aloja en el recipiente con otra presión (presión que depende del tamaño del flash a usar). Hay que considerar un aproximado que un condensado es 10 % vapor y 90 % agua. Cualquier comentario o inquietud favor a mi correo. Saludos.

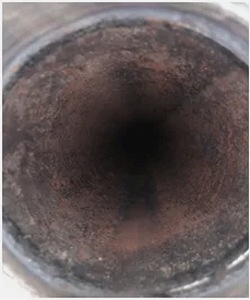

Si fuera verdad que las gotitas de agua provocan desgaste en las tuberías, la tuberías de agua deberían destruirse en poquísimo tiempo por la misma erosión, cosa que no ocurre. En la foto del articulo de cabecera es más que EVIDENTE que el desgaste de tubo es OXIDO provocado por oxigeno. El único sitio donde las gotitas de agua pueden causar problemas, es en un turbinas cuando no funcionan bien los atempladores, en este caso el efecto visivo no sería como un oxido, más bien como un efecto de cavitación.

Buen articulo, pero piensen en que niveles de concentracion de TDS tienen en el agua del interior de la caldera, y si la carga de agua es modulante o on-off, Todas las variables tienen su importancia, saludos. Pere Borrell

Marc que buen articulo

Estimados Amigos El tema del manejo del Vapor puede ser un poco complicado para algunos y facil para otris que tienen mas cinocimientos deTermodinamica. Sin embargo; creo necesario tratar en lo posible de colaborar con quien tiene dificultades y mejor en un lengusje sencillo. Sabemos que el Vapor es fundamental para un buen peletizsdo y que debe tener la menor humedad posible..eso se consigue con el Trampeo y los Separadores de humedad Una buena inclinacion de las lineas de transporte ; la reduccion de presion colabora con el sumento de velocidad y sequedad...asi que espero sea de utilidad este Comebtario
