Problema en los ciclones
Me presento, ING Mesias josue, encargado del área de mantenimiento en una planta de alimento balanceado. Tengo un problema en los ciclones, en los costados de la turbina del ciclon discurre un liquido color negro, medio aceitoso y pegadizo, y se da solo en las noches, nose a que se deba eso y como poder mejorar.
De ante mano agradezco sus comentarios
Ing Mesias, tienes una foto del ciclon? que tipo de ciclon es?
A que equipo esta conectado?
Como es la descarga abajo en el cono? mediante esclusa?
En general la condensacion en ciclones se puede disminuir ,o eliminar segun el caso, mediante aumento de temperatura del aire que entra o aumentando la velocidad del fuido en el ciclon ( disminuir la seccion de ductos.)
Si eso no funciona habria que ver el diseño del ciclon.
Si el ciclon esta fuera de la sala de proceso es logico que en la noche con la disminucion de temperatura, se produzca alguna condensacion que filtre por las junturas de la estructura de la turbina o del mismo ciclon con los ductos.
De la somera descripción, se colige, que el ciclón extrae aire de algún proceso de una planta de alimentos, con una turbina centrifuga en su cenit, arrojando al exterior, radial-mente la corriente aire, junto con el polvo contenido en ella, ya que no se menciona filtro.
En la noche se condensan los vapores junto con los sólidos solubles que arrastra la corriente de polvo y gotea por las paredes.
Como se puede mejorar todo lo que se puede medir y cuantificar, que llega allì?, es valioso y vale la pena recuperarlo?
En tal caso, le sugiero colocar un filtro de mangas en la linea de aspiración, antes del ciclón, y donde aún la temperatura no ha descendido al punto de condensación de la humedad, así recupera los polvos, controla la emisión, y evita el goteo de la brea, que menciona Bernardo. De todos modos, si puedes suministrar mas información, con gusto la analizamos.
Cordial Saludo
Ing. Ricardo Borda Pulido
Buen día apreciados foristas, interesante discusión, con muy poco información por parte de Mesias, te comparto que he tenido esta misma situación y he logrado mejorarla de diferentes formas, pero todo depende de las condiciones en la cual este tu proceso, te aconsejo que si deseas tener una mejor respuesta por parte de lo foristas debes de compartir:
- Distribución de planta o vista en planta de la instalación con medidas reales
- Características del ventilador, CFM, medidas generales
- Características de la materia prima después de la enfriadora (Humedad, Temp y densidad)
-Ubicación y condiciones ambientales
Jefferson A. Barrios
Metalteco Colombia
Muchas gracias por todas sus recomendaciones, disculpas por la tardía respuesta de sus comentarios, el problema ya fue solucionado, cambiando los ductos de los ciclones por unos de acero inoxidable, ya que la humedad generó pequeños orificios que empeoraba el problema y se procedió a aíslarlos
Ahora bien, cabe resaltar que este problema se presentó desde que se incremento la producción de pellet de alimento balanceado para aves pasando de 30 a 38 ton/ hora , se aperturo un poco mas la compuerta del aire y para obtener un enfriamiento deseado, se incremento el nivel de la cama de pellet, desde ese momento se empezó a tener estos problemas de atoro de los ciclones y el líquido parecido a brea que salía por las juntas
@Mesias Varas Mendoza Buen dia Mesias, Buenos comentarios de los foristas pero ahora que veo sus comentarios en detalle, haria referencia a los siguientes puntos para que los tenga en cuenta:
=) El diseño de sus sistema de aire, asi como la seleccion del enfriador de acuerdo a la capacidad, tipo de producto, diametro del pelet, etc.

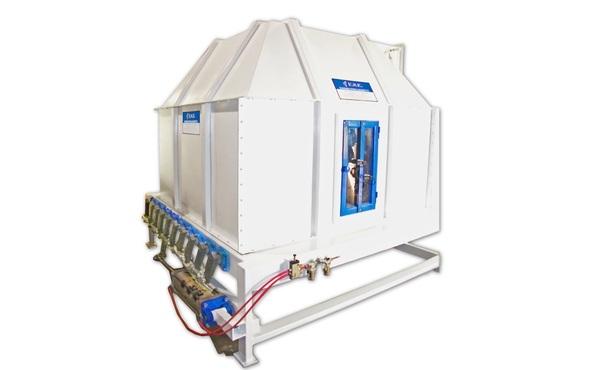

=) Cual es el tamaño o modelo de su enfriador? Cual es el area de enfriamiento? Muchos vendedores venden un tamanio de enfriador (menos area) que es inferior para mostrar un precio inferior y ganarse la orden, pero despues el usuario tiene que trabajar con una cama o nivel de pelet mas alto, sin tener en cuenta el delta de presion, los volumenes de aire, las condiciones ambientales, etc.
=) Por ultimo, aunque tambien sucede, el producto en el acondicionador no esta tomando/aprovechando todo el volumen de vapor, bien sea porque no hay la distribucion/turbulencia/mezclado en el acondicionador y el vapor se escapa del acondicionador a la camara de peletizado y de alli es succionado por el sistema de aire del enfriador, condensandose y por eso tiene el problema actual
Le suguiero que analice esta situacion como un TODO, revisando punto por punto, pues muchas veces la sumatoria de problemas pequenios, causa un gran problema que no tiene una sola fuente.
Puede escribirme
Voy con frecuencia a Peru y puedo visitarle en su planta para ayudarle con este y otras areas de oportunidad que pueda tener en su planta.
Giuseppe Bigliani
QUESTIONE DI CONDENSA, FARE PROTEZIONE CONTRO ARIA FREDDA. (En cuestión de condensación, proteger del aire frío)
Antonio Faciolo
