Diseño de Instalaciones para Cerdos: Guía Técnica de Dimensiones, Comederos y Manejo

El diseño de instalaciones para cerdos de engorde y reproducción es la planificación zootécnica de estructuras, densidad y microclima para maximizar el rendimiento porcino. Se implementa mediante el correcto dimensionamiento de corrales, comederos e hidráulica, manteniendo umbrales de 0.80 m² por animal y 18 a 22 °C, lo que previene el estrés y optimiza la conversión alimenticia [1].

---

Dimensiones e Instalaciones para Cerdos de Engorde y Cama Profunda

Las dimensiones físicas y la orientación geográfica de las naves porcinas condicionan de forma directa el intercambio calórico, la ventilación natural y el rendimiento metabólico del rebaño. En sistemas intensivos convencionales de recría y terminación, la disposición arquitectónica busca optimizar la densidad animal sin comprometer la inmunidad ni el bienestar zootécnico [1]. Por su parte, la tecnología de cama profunda representa una alternativa de baja inversión inicial que sustituye las fosas profundas de purín por sustratos orgánicos absorventes [9].

Criterios Constructivos de Galpones en Túnel de Viento

La arquitectura del túnel de viento requiere una orientación norte-sur estricta para favorecer la circulación longitudinal del aire a lo largo de la estructura. La altura libre en el punto central de la arcada no debe ser inferior a 4.0 metros para evitar la acumulación de radiación calórica sobre el lomo de los animales durante los meses estivales [9].

El ancho del galpón debe situarse entre 6 y 8 metros, mientras que la longitud total no debe superar en ningún caso el triple del ancho de fachada (longitud máxima de 24 metros para un frente de 8 metros) [14]. Exceder este umbral longitudinal ahoga la renovación eólica central, elevando la concentración de amoníaco y la humedad relativa interna.

Sustratos y Manejo Operativo de Cama Profunda

El lecho del túnel debe componerse de paja de trigo, rastrojo de maíz o cáscara de arroz, requiriendo entre 80 y 110 kg de sustrato por cerdo terminado según el nivel de humedad ambiental regional [9]. En el extremo norte del galpón se debe volcar una losa de hormigón armado de 3.0 metros de ancho por el ancho total de la nave, sobre la cual se ubican estratégicamente los comederos y bebederos [14]. Esta plataforma impermeable previene el humedecimiento excesivo del material orgánico adyacente y facilita el lavado sanitario continuo.

"En galpones de cama profunda, mantener una altura central de 4 metros y limitar el largo a un máximo de tres veces el ancho de fachada es el único mecanismo estructural para garantizar la renovación de aire en verano." — Raul Franco, Instituto Nacional de Tecnología Agropecuaria [9]

---

Cálculo de Metros Cuadrados por Cerdo y Densidad de Alojamiento

El dimensionamiento exacto de la superficie vital por animal evita el hacinamiento, disminuye las agresiones jerárquicas y previene miopatías metabólicas. El espacio asignado debe ajustarse al peso vivo proyectado al momento de la venta y a las variables climáticas de la zona de explotación [1].

Parámetros de Superficie en Sistemas Confinados y Semi-Intensivos

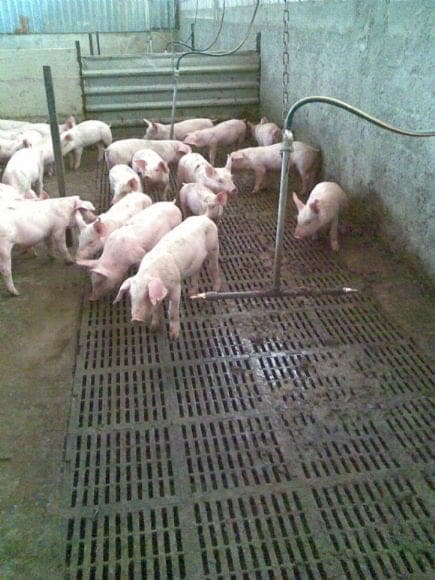

En naves con piso slat completo o parcial, un cerdo de engorde que alcanza entre 115 y 120 kg de peso vivo requiere un área disponible de 0.70 a 0.80 m² [1]. En explotaciones donde existen cuadros infecciosos respiratorios endémicos, extender el espacio disponible a 0.80 - 0.90 m² reduce significativamente el uso de antibióticos parenterales y mitiga la mortalidad hospitalaria [26].

En sistemas de cama profunda situados en zonas templadas o húmedas, la densidad debe reducirse obligatoriamente asignando de 1.40 a 1.70 m² por animal desde los 8 kg hasta la terminación comercial [9]. En regiones áridas o de escasa precipitación, este umbral puede ajustarse a 1.40 m² por cabeza, permitiendo un manejo logístico eficiente en lotes homogéneos de 60 a 70 cerdos por módulo [14].

Dimensionamiento del Corral y Comportamiento Excretor

Los cerdos diferencian funcionalmente sus corrales en zonas de descanso, alimentación y eliminación de deyecciones [27]. Para favorecer este comportamiento natural y mantener secas las camas, el área de descanso debe ser sólida y térmicamente aislada, mientras que el sector de eliminación debe estar expuesto a mayor iluminación, menor temperatura y contar con pisos emparrillados o desniveles del 7% hacia las canaletas de efluentes [19].

"Incrementar la superficie por animal de 0.70 a 0.85 m² en la etapa final de engorde reduce un 12% la incidencia de pleroneumonía y mejora el índice de conversión alimenticia a 2.3 kg de alimento por kg ganado." — Guillermo Racca, Especialista en Sanidad Porcina [26]

---

Diseño y Altura de Bebederos para Cerdos Según la Etapa

El agua representa el nutriente más crítico en el metabolismo del cerdo, condicionando la ingesta diaria de materia seca y la regulación homeostática. Un suministro defectuoso en caudal, presión o altura de los niples ocasiona deshidratación, falta de uniformidad en el lote e incremento de las mermas productivas [10].

Calibración Hidráulica de Niples y Tazas

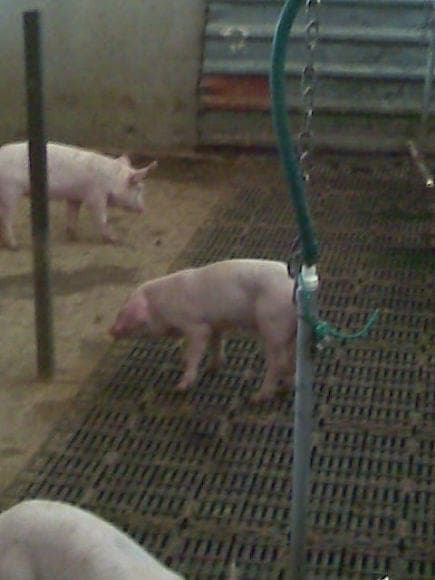

La instalación hidráulica debe ajustarse a la fuerza de apertura que ejercen los cerdos según su desarrollo esquelético. En la etapa de recría y post-destete, los bebederos tipo niple deben regularse a una altura de 15 a 25 cm desde el piso, garantizando un ángulo de inclinación de 45° hacia abajo y un flujo continuo de 0.5 a 1.0 litros por minuto [24].

Para la etapa de engorde y ceba, los bebederos deben elevarse progresivamente hasta alcanzar una distancia de 55 a 65 cm respecto al suelo, incrementando el caudal dinámico a 1.5 - 2.0 litros por minuto [10]. En machos reproductores y reproductoras adultas, los chupetes se posicionan a 75 - 85 cm del piso con caudales de 2.0 a 3.0 litros por minuto para cubrir los elevados requerimientos fisiológicos [10].

---

Selección de Comederos Secos y Húmedos para Porcinos

La tipología y el dimensionamiento lineal del comedero determinan la tasa de consumo diario y el desperdicio de alimento procesado. Un frente de comedero insuficiente genera agresiones sociales, incrementa la variabilidad de pesos dentro del corral y reduce la ganancia diaria de peso [2].

Comederos Seco/Húmedo vs. Tolvas Secas Convencionales

Los comederos seco/húmedo integran un chupete de agua en la propia boca o bandeja de consumo, permitiendo que el cerdo humedezca el alimento a voluntad. Esta interacción incrementa la velocidad de ingesta en un 10-15% y reduce la pérdida de alimento por dispersión en comparación con las tolvas secas tradicionales [2].

En sistemas con comederos secos, se requiere un frente lineal de 4 a 5 cm por lechón en destete y de 8 a 10 cm lineales por cerdo en fase de engorde [2]. Cuando se emplean sistemas seco/húmedo con acceso multidireccional, una sola boca de alimentación abastece eficientemente a un grupo de 12 a 15 cerdos en terminación [32].

---

Instalaciones para Cerdas Reproductoras y Gestación Grupal

El paso normativo hacia la gestación en grupo ha transformado el diseño de las naves de reproducción, demandando mayor tecnología en control de accesos, zonificación de descanso y separación de flujos alimenticios [8].

Sistemas de Alimentación Electrónica (ESF) y Barreras Autobloqueantes

Las estaciones de alimentación electrónica (ESF por sus siglas en inglés) permiten alojar grupos dinámicos o estáticos de 50 a 60 cerdas gestantes por módulo con un espacio vital de 2.25 m² por hembra multípara [8]. Cada cerda lleva un transpondedor RFID en la oreja que activa el dispensador de alimento según su curva nutricional individualizada.

En granjas con menor nivel de automatización, se utilizan corrales con jaulas autobloqueantes o separadores de hombro. Estos corrales asignan 2.0 a 2.5 m² por cerda y garantizan que la hembra consuma su ración sin sufrir agresiones de hembras dominantes durante la ingesta [15].

Diseño e Infraestructura para Machos Sementales

El corral para el macho reproductor debe disponer de un área mínima de 6.0 m² si se destina a la extracción artificial de semen, y de al menos 10.0 m² si se realiza monta natural dentro de la celda [10]. Las paredes divisorias deben ser de mampostería hasta 1.0 metro de altura y completarse con rejas tubulares verticales separadas por no más de 10 cm hasta alcanzar 1.50 metros de altura total, permitiendo el contacto audiovisual pero previniendo saltos agresivos [10].

"El alojamiento de los sementales exige temperaturas de 18 a 22 °C; superar los 27 °C durante tres días seguidos altera la espermiogénesis y deprime la fertilidad del rebaño durante los 30 días posteriores." — Dr. Marcelo Acerbo, Docente e Investigador en Reproducción Porcina [10]

---

Automatización y Control Ambiental en Galpones Porcinos

El cerdo es un homeotermo sensible que carece de glándulas sudoríparas funcionales, por lo que su capacidad de disipación calórica depende exclusivamente de la vía respiratoria y de la conducción por contacto con el suelo [11].

Ventilación Forzada y Climatización Evaporativa

En galpones cerrados con ventilación negativa, los extractores de aire deben dimensionarse para renovar hasta 300 m³/hora por semental o por cerdo adulto en verano [10]. La combinación de paneles evaporativos (cooling pads) y nebulizadores de alta presión mantiene la temperatura interna dentro del rango termoneutro de 18 a 22 °C cuando la temperatura exterior sobrepasa los 35 °C [22].

Gestión Biológica de Purines e Infraestructura Sanitaria

El tratamiento del efluente generado en las fosas bajo slat requiere un dimensionamiento preciso de lagunas anaeróbicas y facultativas. Un dimensionamiento correcto reduce la Demanda Biológica de Oxígeno (DBO) hasta en un 90%, permitiendo el reciclado de agua clarificada para la limpieza de fosas y la aplicación de biofertilizante en cultivos agrícolas [4].

---

Matriz de Puntos Críticos de Control en Instalaciones Porcinas

---

Preguntas Frecuentes (FAQ)

Q: ¿Cómo deben ser las instalaciones de los cerdos? A: Deben ser estructuras funcionales, bien ventiladas y bioseguras, orientadas norte-sur o este-oeste según el clima, con pisos impermeables o cama profunda, sistemas automatizados de alimentación e hidráulica ajustada para garantizar confort térmico y eficiencia [18].

Q: ¿Cuántos m2 necesita un cerdo? A: Un cerdo de engorde requiere de 0.70 a 0.80 m² en pisos tradicionales y de 1.40 a 1.70 m² en cama profunda [1], [9]. Las cerdas en gestación grupal necesitan 2.25 m² y los sementales de 6.0 a 10.0 m² [8], [10].

Q: ¿Qué significa la regla 3-3-3 para los cerdos? A: En producción porcina se refiere al periodo gestacional aproximado de la cerda reproductora, correspondiente a 3 meses, 3 semanas y 3 días (114 días de promedio), parámetro base para la planificación de plazas y ciclos de maternidad [25].

Q: ¿Cuáles son las dimensiones ideales de un corral para cerdos? A: Para un grupo de 15 a 20 lechones en destete, corrales de 2.0 x 4.20 m (8.40 m²) son óptimos [24]. En engorde, galpones de 8.0 m de frente por 24.0 m de largo alojan eficientemente lotes uniformes [14].

Q: ¿A qué altura deben colocarse los bebederos tipo niple para cerdos? A: Los bebederos se instalan a 15-25 cm en destete, 35-45 cm en crecimiento, 55-65 cm en engorde y 75-85 cm en sementales, asegurando un ángulo descendente de 45° para evitar el desperdicio de agua [10], [24].

---

Fuentes y Referencias Técnicas

Este artículo fue construido utilizando exclusivamente conocimiento empírico validado de la comunidad de expertos:

1. Guillermo Racca: Espacio óptimo por cerdo en engorde: clave para la productividad

2. Tomas Porcel: Densidad y comederos: Claves en recría de cerdos

3. Guillermo Racca: Impacto de la densidad en cerdos de engorde: productividad y sanidad

4. Rodolfo Oscar Braun: Dimensionamiento de lagunas para purines porcinos

5. Fernando Greco: Gestión porcina: Nutrición, Sanidad, Genética y Capital Humano

6. Berenice Muscillo: Variaciones de temperatura en instalaciones de destete

7. Berenice Muscillo: Impacto de instalaciones de destete en productividad porcina

8. Ricardo Segundo Cochran: Diseño de Granjas con Alimentación Electrónica

9. Raul Franco, Brunori Jorge: Construcción de Galpones de Cama Profunda: Dimensiones Clave

10. Marcelo Acerbo: Instalaciones óptimas para machos porcinos

11. Sebastian Ratto: Errores Diseño Instalaciones Porcinas

12. Daniel Campagna: Instalaciones Óptimas para el Bienestar Porcino

13. Alberto Stephano: Optimización de flujos de producción porcina

14. Raul Franco: Construcción de Galpones de Cama Profunda para Engorde

15. Manuel Toledo Castillo y José Manuel Pinto Carrasco: Conceptos clave en diseño de granjas de cerdas reproductoras

16. Iván Cíntora: Diseño de instalaciones porcinas semi-intensivas

17. Osvaldo Balbuena: Manejo de Cerdos en Inundación

18. Dr. Rubén Huerta Crispín: Factores clave en el diseño de granjas porcinas

19. Carolina Oleas; José Humberto Delgado; Álvaro De La Hoz y Raúl Botero Botero: Pisos y piscinas para bienestar porcino

20. Raul Verwecy Gandolfi Peraza: Factores clave en el diseño de instalaciones porcinas

21. Ing. Roberto Montanaro: Factores clave para granjas porcinas con ventilación natural

22. Sebastián Ratto: Diseño Pasivo para Confort Porcino

23. Lic. Carmen Arancibia: Diseño de Instalaciones Porcinas bajo Normas GMP

24. MV Rafael Danilo Montero Guerere: Instalaciones y densidad para lechones destetados

25. Rodolfo Oscar Braun; Muñoz, M.V; Silvia Haydee Pattacini; Gladis Scoles; Bellozas Reinhard, M.: Cálculo de plazas en granjas porcinas

26. Guillermo Racca, Diego Lescano, Dra. Laura Alarcón: Densidad óptima: equilibrio zootécnico y sanitario

27. Inger Lise Andersen, Marko Ocepek: Diseño de Corrales y Hábitos de Eliminación en Cerdos

28. Sebastian Ratto: Errores en diseño de granjas porcinas

29. MVZ Jorge Perea: Diseño y ubicación: Primera línea de defensa

30. M.V.Z. Marco A. Jacho López: Diseño de instalaciones para destete porcino

31. Victor Atilio Parodi: Organización Eficiente de Sectores en Criaderos

32. Andy Arcos: Construcción de galpones para 100 cerdos: Guía esencial

33. Solis Salazar Vicente Jose: Factores esenciales en el diseño de galpones porcinos

34. Byron Daul: Instalaciones para 30 Madres: Diseño Integral

35. Jose Jofre: Diseño óptimo de salas de engorda de cerdos
