Equipos de Ordeño Mecánico y Robotizado: Guía de Selección, Componentes, Calibración y Lavado

El equipamiento de ordeño para vacas lecheras es el conjunto electromecánico diseñado para extraer leche eficientemente salvaguardando la salud del pezón. Se implementa mediante el control estricto del sistema de vacío y pulsado, manteniendo umbrales de 35 a 42 kPa en colector y 0,4 kg/min de corte, lo que previene la mastitis subclínica y optimiza el rendimiento por vaca [17].

Desafío Técnico y Causa Primaria: Los equipos de ordeño para vacas lecheras requieren calibración de vacío y pulsado para evitar la hiperqueratosis y mastitis bovina.

Impacto Cuantitativo: Mermas de hasta 15% en la producción láctea individual, incremento del 25% en contagios de mastitis y costos de mantenimiento desmesurados.

Protocolo de Intervención Verificado: Ajuste del vacío en colector a 35-42 kPa, regulación del retirador automático a 0,4-0,8 kg/min y monitoreo dinámico bajo norma ISO 6690.

Tipos de Equipos de Ordeño: De un Puesto, Dos Puestos y Sistemas Rotativos

La selección de la tipología de la máquina de ordeñar determina la capacidad operativa, el flujo de vacas por hora y la inversión de capital necesaria en el tambo. La tecnología disponible abarca desde unidades móviles de 1 o 2 puestos hasta complejas salas estacionarias y plataformas rotativas de alta eficiencia [34].

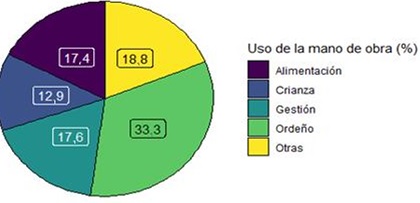

Fig. 1: Evidencia Técnica — Productividad de vacas y mano de obra en tambos de Entre Ríos (Cuatrin A.L., Engler P., Litwin G. y Apez M.) [[4]](#ref-4)

Los equipos portátiles de ordeño de 1 y 2 puestos constituyen la solución técnica primaria para rodeos de pequeña escala (de 5 a 25 vacas en ordeño) o para establos con manejo individualizado. Estas unidades integran en un chasis móvil un motor de combustión o eléctrico, una bomba de vacío de paletas de baja capacidad (150 a 250 L/min), un tanque regulador, pulsadores neumáticos o eléctricos y cantinas recolectoras de acero inoxidable o aluminio de 25 a 40 litros de capacidad. Aunque ofrecen versatilidad y bajo costo de adquisición inicial, requieren un riguroso control manual del nivel de vacío para evitar fluctuaciones severas que lesionen el esfínter del pezón.

Para tambos medianos y grandes (desde 50 hasta más de 2.000 vacas en ordeño), los sistemas fijados a instalaciones o salas de ordeño se dividen funcionalmente según la disposición geométrica de las fosas y el modo de ingreso de los animales:

Sistemas en Espina de Pescado (Herringbone): Las vacas se posicionan en un ángulo de 30° a 45° respecto a la fosa del tambero, permitiendo el acceso lateral a la ubre. Es el diseño tradicional más difundido por su equilibrio entre costo edilicio y fluidez de ordeño.
Sistemas en Paralelo (Side-by-Side): Los animales se ubican a 90° respecto de la fosa, ejecutando el ordeño entre las patas traseras. Este esquema reduce la distancia recorrida por el operario entre vacas a solo 0,6-0,7 metros, optimizando la rutina operativa y permitiendo la integración de puertas de salida rápida (rapid exit).
Sistemas Tándem: Las vacas se ubican en línea recta, paralelas a la fosa, en boxes individuales con entrada y salida independiente. Permiten una atención individualizada, ideal para rodeos de alta producción donde el tiempo de ordeño por animal presenta variabilidad extrema, aunque requiere una superficie de construcción sustancialmente mayor.
Plataformas Rotativas (Rotary Parlors): Diseñadas para tambos de escala industrial (>500 vacas), donde las vacas ingresan a una plataforma circular móvil de tracción continua o discontinua. Con configuraciones parallel (ordeño por atrás) o herringbone (ordeño por el costado), permiten procesar desde 200 hasta más de 600 vacas/hora con un plantel de operarios reducido.

Tipo de Equipo / Sala	Escala de Rodeo (Vacas)	Rendimiento (Vacas/Hora/Operario)	Demanda de Vacío (L/min)	Complejidad de Lavado CIP	Referencia
Portátil (1 a 2 Puestos)	5 a 25 vacas	8 a 14 vacas/hora	150 a 250 L/min	Manual / Semicontinuo	[32]
Espina de Pescado (Línea Media)	50 a 300 vacas	25 a 40 vacas/hora	600 a 1.200 L/min	Lavado CIP Automático	[34]
Paralelo con Salida Rápida	200 a 1.000 vacas	40 a 60 vacas/hora	1.200 a 2.500 L/min	Lavado CIP Automatizado	[4]
Plataforma Rotativa	> 800 vacas	70 a 110 vacas/hora	3.000 a 6.000 L/min	Lavado CIP Industrial TACT	[34]

Componentes Principales de la Máquina de Ordeñar y Sistema de Vacío

La máquina de ordeñar funciona como un sistema hidráulico-neumático cerrado cuya estabilidad de vacío es determinante para la evacuación completa de la leche y la integridad tisular de la ubre. Los componentes se dividen en el sistema de producción y regulación de vacío, y el sistema de extracción y transporte de leche [6].

Momento Clave: «Si el regulador funciona mal, la máquina responde mal a las entradas de aire. Este componente nos permite mantener un nivel constante de vacío; si su entrada de aire está tapada, no responderá igual.»

Disertante: Marcos BontáVer video completo »

El Sistema de Generación y Regulación de Vacío

La bomba de vacío evacúa el aire del sistema para generar una presión subatmosférica constante. Las bombas más comunes son las de paletas deslizantes lubrificadas por aceite y las bombas de anillo de agua o lóbulos (tipo Roots). La capacidad de la bomba debe calcularse para satisfacer el consumo base de los pulsadores, los retiradores automáticos, las fugas admitidas por norma y la reserva efectiva para compensar entradas intempestivas de aire durante el acople de pezoneras [6].

El regulador de vacío es el componente crítico de control; su función es admitir aire atmosférico de forma modulada para mantener el nivel de vacío nominal prefijado en la línea (típicamente entre 42 y 50 kPa, dependiendo del tipo de línea de leche) [10]. Un regulador sucio o mal calibrado provoca oscilaciones de vacío que se transmiten directamente al pezón, causando congestión circulatoria e incrementando el riesgo de impacto de leche (liner slip impact) e infecciones mamarias [23].

Fig. 2: Evidencia Técnica — Chequeo Estático de Niveles de Vacío en Ordeño (Javier Chaves) [[18]](#ref-18)

El Pulsador, la Unidad de Ordeño y las Pezoneras

El pulsador transforma el vacío continuo provisto por la bomba en una señal de presión intermitente enviada a la cámara de pulsado (espacio entre la camisa metálica y la pezonera de goma o silicona). Este ciclo se compone de dos fases operativas fundamentales:

Fase de Ordeño (Apertura): La cámara de pulsado se conecta al vacío. La pezonera se abre por la diferencia de presión interna y la leche fluye desde la cisterna del pezón hacia el colector.
Fase de Masaje (Cierre): La cámara de pulsado se conecta a la presión atmosférica. La pezonera se colapsa sobre el pezón, comprimiéndolo suavemente para masajear los tejidos y promover el retorno de la sangre venosa y la linfa hacia la ubre [5].

La relación de pulsado (fase de ordeño vs. fase de masaje) se ajusta habitualmente en valores de 60:40 o 65:35, a una frecuencia constante de 50 a 60 ciclos por minuto [27]. La pezonera es el único elemento del equipo en contacto directo con el tejido vivo del animal. Su elasticidad, diámetro de embocadura y grado de desgaste regulan la fuerza de colapso sobre el pezón [10].

"Durante el ordeño, el vacío continuo atrae sangre hacia la punta del pezón. La fase de masaje del pulsador aprieta el pezón y envía la sangre de regreso a la ubre; si el pulsador falla o la fase de masaje es insuficiente, se observarán pezoneras congestionadas, cianóticas y pezones florecidos." — Marcos Bontá, Especialista en Calidad de Leche [5]

Calibración de Retiradores Automáticos de Pezoneras y Prevención de Bimodalidad

La optimización de los parámetros operativos de la unidad de ordeño requiere la precisa sincronización entre la fisiología de la bajada de la leche y la mecánica de desprendimiento del grupo de ordeño. La bimodalidad y el sobreordeño representan dos de las fallas de manejo con mayor impacto negativo sobre la salud glandular y el rendimiento horario de la sala [7].

Momento Clave: «Rutinas de ordeño demasiado cortas, con poca estimulación previa, causan que la ordeñadora extraiga leche cisternal, seguida de un cese de flujo antes del flujo efectivo, lo cual no es aconsejable.»

Disertante: Dante Grangetto (Técnico de la comisión de equipos de ordeño de APROCAL)Ver video completo »

Fisiología de la Estimulación y Prevención de Bimodalidad

La eyección láctea depende de la liberación neuroendócrina de oxitocina desde la neurohipófisis hacia el torrente sanguíneo en respuesta al estímulo táctil de los mecanorreceptores del pezón. El tiempo de latencia entre el inicio del estímulo (despunte, secado o masaje) y la contracción de las células mioepiteliales de los alvéolos mamarios varía entre 30 y 60 segundos [21].

Fig. 3: Evidencia Técnica — Colocación de Pezoneras: Momento Óptimo para Flujo de Leche (Antonio Callejo Ramos) [[21]](#ref-21)

Si la pezonera se coloca inmediatamente sin una estimulación previa adecuada (12-15 segundos de contacto directo) o si el tiempo de espera supera los 90 a 120 segundos, se produce el fenómeno de bimodalidad [26]. En una curva bimodal, la máquina extrae rápidamente el volumen presente en la cisterna del pezón y de la ubre (20-30% del total); al agotarse este volumen antes de la llegada de la leche alveolar impulsada por la oxitocina, el flujo cae a cero. Durante esta pausa transitoria, la punta del pezón queda expuesta al nivel de vacío máximo de la línea sin presencia de leche (sobreordeño inicial), lo que provoca trauma e hiperemia en el esfínter [5].

Calibración del Umbral de Corte en Retiradores Automáticos (RA)

Los retiradores automáticos (RA) monitorean el flujo de leche individual mediante sensores electrónicos (infrarrojos, de conductividad o flotador) y activan el corte de vacío y el pistón de retiro cuando la tasa de flujo desciende de un umbral prefijado [25].

Históricamente, los retiradores automáticos se calibraban con un punto de corte muy bajo (200 ml/min o 0,2 kg/min), lo que extendía artificialmente el tiempo de ordeño y sometía a los cuartos más rápidos a un severo sobreordeño terminal. Las evidencias científicas y las recomendaciones internacionales vigentes fijan los puntos de corte en umbrales sustancialmente superiores [9]:

Sistemas de Dos Ordeños (2X): Umbral de corte recomendado entre 0,4 kg/min y 0,6 kg/min.
Sistemas de Tres Ordeños (3X): Umbral de corte recomendado entre 0,7 kg/min y 1,0 kg/min (e incluso 1,2 kg/min en rodeos de alta producción) [9].

Elevar el punto de corte a 0,4-0,8 kg/min reduce el tiempo promedio de permanencia de la pezonera entre 30 y 60 segundos por vaca, incrementando el rendimiento de la sala sin afectar el volumen total extraído diarios, dejando únicamente un remanente fisiológico seguro de 200 a 400 ml de leche residual por ubre [11].

Ordeño Robotizado y Sistemas de Ordeño Voluntario (AMS)

El ordeño robotizado o Sistema de Ordeño Voluntario (AMS, por sus siglas en inglés) representa el cambio de paradigma productivo hacia la automatización completa del proceso de extracción de leche, eliminando la necesidad de mano de obra en la fosa de ordeño [2].

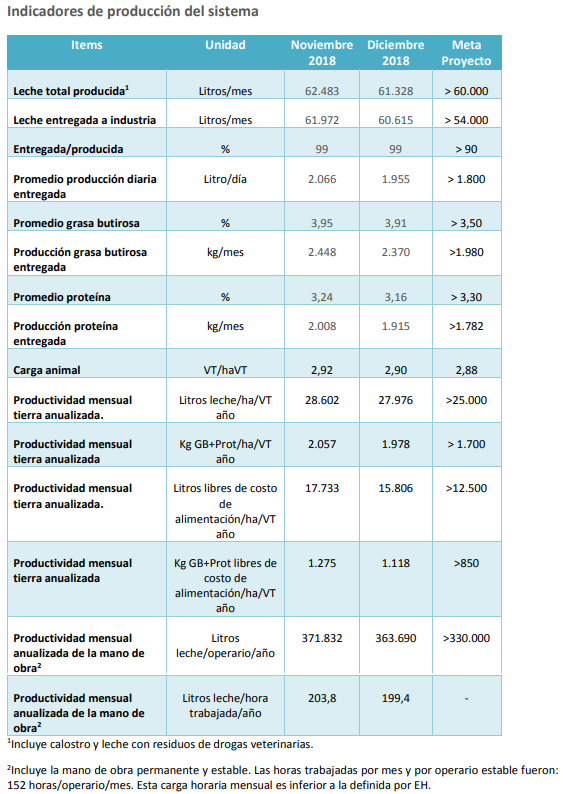

Fig. 4: Evidencia Técnica — Indicadores Tambo Robot INTA Rafaela Dic 2018 (Ing. Miguel Taverna) [[2]](#ref-2)

Principios Operativos y Tráfico de Animales

En un sistema robotizado, las vacas transitan voluntariamente desde la zona de descanso y alimentación hacia la estación de ordeño, atraídas por el suministro de alimento concentrado balanceado de alta palatabilidad en el pesebre del robot. El tráfico de los animales se gestiona mediante tres modalidades principales:

Tráfico Libre (Free Traffic): Las vacas acceden libremente al robot, al comedero o a las áreas de descanso en cualquier momento. Requiere un excelente entrenamiento inicial y baja densidad animal.
Tráfico Guiado "Leche Primero" (Milk First): La vaca debe pasar obligatoriamente por una puerta inteligente de selección para verificar si le corresponde ordeño antes de acceder a la pista de alimentación.
Tráfico Guiado "Comida Primero" (Feed First): El animal accede a la ración total mezclada (TMR) y, al intentar regresar al área de descanso, es desviado al robot si cumple los criterios de tiempo o producción calculados por el software de gestión [2].

Tecnología de Fijación, Ordeño por Cuarto y Monitoreo en Tiempo Real

El brazo mecatrónico del robot utiliza visión 3D por láser, cámaras de tiempo de vuelo (ToF) o ultrasonido para identificar la posición tridimensional de los pezones e introducir la copa de limpieza. Posteriormente, acopla las cuatro pezoneras individuales [2].

A diferencia de las máquinas convencionales donde la leche de los cuatro cuartos se mezcla en un colector común, el robot realiza un ordeño individualizado por cuarto mamario. Cada línea cuenta con su propio pulsador, medidor de flujo, sensor de conductividad eléctrica, medidor de coloración de la leche y sensor de recuento de células somáticas (RCS) en tiempo real [35]. Esto permite que cada pezonera se retire exactamente cuando ese cuarto individual alcanza el flujo de corte prefijado, erradicando por completo el sobreordeño intra-ubre [2].

De acuerdo con las mediciones reportadas por el INTA Rafaela en su tambo robotizado experimental, la frecuencia media de ordeño se sitúa entre 2,4 y 2,8 ordeños/vaca/día, logrando incrementos de producción individual de entre un 8% y un 15% respecto a los sistemas de doble ordeño tradicional, manteniendo un porcentaje de rechazo o fallas de acople inferior al 1,5% [2].

Protocolo de Control del Sistema de Lavado e Higiene del Equipo de Ordeño

La higiene y sanitización de las líneas de leche, colectores y tanques de almacenamiento determinan la inocuidad microbiológica de la leche y previenen la formación de biopelículas (biofilms), estructuras complejas formadas por bacterias patógenas y alterantes adheridas a las matrices orgánicas que resisten a los desinfectantes convencionales [16].

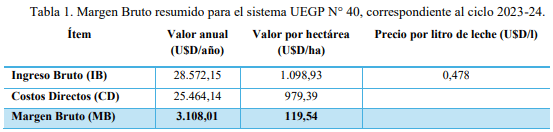

Fig. 5: Evidencia Técnica — Huella Hídrica y Margen Bruto en Lechería Chaqueña (Koberstein, Aixa; Giménez, Gustavo D.; Marini, Pablo R.) [[3]](#ref-3)

Los Cuatro Factores del Ciclo CIP (Principio de TACT)

El proceso de limpieza Clean-In-Place (CIP) de la ordeñadora depende de la interacción dinámica de cuatro variables interdependientes (Sinner Circle):

Temperatura (T): El agua de lavado alcalino clorado debe ingresar a la tubería a una temperatura de 70 a 80 °C y evacuar obligatoriamente a más de 45 °C. Si la solución cae por debajo de 43 °C, la grasa láctea saponificada se redeposita sobre las paredes internas de acero inoxidable y caucho [16].
Acción Mecánica / Turbulencia (A): Se logra mediante el paso de tapones o "olas" de agua impulsadas por inyectores de aire programados. El inyector admite ráfagas de aire atmosférico cada 30-40 segundos, acelerando los tapones de solución limpiadora a una velocidad de 7 a 10 m/s para fregar mecánicamente la parte superior de los caños [14].
Concentración Química (C): Empleo de detergentes alcalinos clorados (pH 11 a 13) para la disolución de proteínas y saponificación de grasas, alternado con desincrustantes ácidos (ácido fosfórico/nítrico, pH 2,0 a 2,5) para eliminar la piedra de leche (milkstone) y sales minerales [31].
Tiempo (T): La fase de circulación del detergente principal debe durar entre 8 y 12 minutos. Tiempos prolongados con solución fría favorecen el precipitado bacteriano [16].

Punto Crítico de Control (PCC)	Parámetro Técnico Objetivo	Frecuencia de Monitoreo	Acción Correctiva Inmediata	Cita Técnica
PCC 1: Enjuague Previo	Temperatura del agua: 38 a 43 °C	Cada ordeño	Ajustar mezcla del termotanque; no usar agua hirviendo	[16]
PCC 2: Lavado Alcalino - T° Inicio	Agua caliente a 75 a 82 °C	Cada ordeño	Incrementar capacidad o seteo de la caldera	[16]
PCC 3: Lavado Alcalino - T° Retorno	Salida de agua > 45 °C (Ideal > 48 °C)	Cada ordeño	Aumentar volumen inicial o velocidad del ciclo CIP	[16]
PCC 4: Inyector de Aire (Slug)	Velocidad de ola: 7 a 10 m/s; frecuencia 30s	Semanal	Calibrar frecuencia de apertura de válvula de aire	[14]
PCC 5: Dosificación Detergente Alcalino	pH de la solución en circulación: 11,0 a 13,0	Diario / Semanal	Ajustar bomba dosificadora automática de químico	[16]
PCC 6: Lavado Ácido Desincrustante	pH de la solución ácida: 2,0 a 2,5	3x por semana / Diario	Corregir dosificación de ácido fosfórico/nítrico	[31]
PCC 7: Drenaje Final del Sistema	Cero acumulación de agua estancada	Cada ordeño	Drenar purgas de bombas de leche y trampas de vacío	[29]
PCC 8: Capacidad Bomba de Leche	Caudal según fórmula M = W / ((I_o + I_c)/60)	Semestral	Reemplazar impulsor o aumentar potencia de bomba	[29]
PCC 9: Orificios Calibrados de Garra	Diámetro 0,8 - 1,0 mm desobstruido	Diario	Limpiar con cepillo blando; PROHIBIDO alambres	[5]
PCC 10: Sanitizado Pre-Ordeño	Solución de peracético o cloro a 100-200 ppm	Pre-ordeño	Circular sanitizante 5 minutos antes del primer grupo	[16]

Salud de la Ubre, Bienestar Animal y Eficiencia de Extracción de Leche

El estado tisular de la punta del pezón es el indicador bilógico directo de la correcta calibración de la máquina de ordeñar y del apego a las buenas prácticas de manejo por parte del personal [8].

Diagnóstico de Lesiones y Escala de Hiperqueratosis

La evaluación periódica del esfínter del pezón mediante la escala estandarizada de hiperqueratosis permite detectar oportunamente las desviaciones mecánicas de la instalación [10]:

Clase N (Sin anillo / Normal): El esfínter es liso, plano y con la superficie rosada.
Clase S (Suave / Smooth): Presencia de un anillo queratinizado levemente levantado alrededor del orificio.
Clase R (Rugoso / Rough): Anillo rugoso y elevado, con salientes de queratina de 1 a 3 mm.
Clase V (Muy Rugoso / Very Rough): Lesión severa con "flores" de queratina que superan los 4 mm de longitud, fruncidas o agrietadas [10].

Un rebaño saludable no debe presentar más de un 15% de pezones combinados en categorías R y V. Un incremento en la prevalencia de hiperqueratosis severa es diagnóstico directo de sobreordeño prolongado, excesivo nivel de vacío en la línea principal (>48 kPa en línea media) o colapso inadecuado de las pezoneras por falta de recambio periódico [5].

Mantenimiento Preventivo y Costos Operativos

El mantenimiento de la ordeñadora debe distinguirse conceptualmente del chequeo de diagnóstico. El chequeo estático (normas ISO 6690 / IRAM 8037-2) evalúa la capacidad de la bomba, la reserva efectiva y la constancia del regulador con el equipo sin vacas. El chequeo dinámico analiza las oscilaciones de vacío en el colector y la ocurrencia de deslizamientos de pezoneras (liner slips) en pleno proceso de ordeño [7].

Las pezoneras de goma sintética o nitrilo presentan una vida útil calibrada de 2.500 ordeños individuales (o 6 meses de uso), mientras que las pezoneras de silicona de grado alimenticio alcanzan hasta 7.500 a 10.000 ordeños [15]. Estirar el uso de las pezoneras de goma más allá de su límite nominal provoca la pérdida de elasticidad de la embocadura, reduce la fuerza de masaje y deforma la cavidad, lo que deriva en ordeños lentos, deslizamientos frecuentes e incomodidad que induce el zapateo y estrés en las vacas [5].

De acuerdo con las estimaciones técnico-económicas de Castro y Grangetto, el costo total mensual de un programa integral de mantenimiento preventivo y chequeo estático/dinámico bajo norma ISO para una sala de 16 unidades de ordeño equivale a aproximadamente 345 litros de leche (alrededor de $535 USD). Este costo se paga holgadamente al prevenir caídas del 5% al 10% en la producción láctea y reducir las tasas de descarte involuntario por mastitis clínica y subclínica [28].

Preguntas Frecuentes (FAQ)

Q: ¿Cuánto vale un equipo de ordeño y su costo de mantenimiento? A: El costo de compra varía desde 1.500 USD para unidades portátiles de 1 puesto hasta más de150.000 USD para salas fijas automatizadas. El mantenimiento mensual preventivo ronda los 345 L de leche para 16 bajadas [28].

Q: ¿Cuáles son los tipos de ordeño mecánico disponibles? A: Los principales tipos son los equipos portátiles móviles (1 a 2 puestos), las salas fijas (espina de pescado, paralelo, tándem), las plataformas rotativas para gran escala y los sistemas de ordeño robotizado voluntario (AMS) [2], [34].

Q: ¿Qué máquinas se utilizan para ordeñar vacas? A: Se utilizan máquinas de ordeñar compuestas por una bomba de vacío, regulador, pulsadores neumáticos o electrónicos, colectores de leche, pezoneras de goma/silicona y bombas de extracción láctea conectadas a tanques de frío [6].

Q: ¿Cuál es el mejor robot de ordeño (AMS) para tambos lecheros? A: El mejor robot es aquel que se integra al sistema de tráfico del tambo (libre o guiado) con capacidad para realizar ordeño individual por cuarto, monitoreo de células somáticas y tasa de rechazo menor al 1,5% [2].

Q: ¿Cuál es el punto de corte óptimo en retiradores automáticos de pezoneras? A: El punto de corte óptimo se sitúa entre 0,4 y 0,6 kg/min para sistemas de dos ordeños (2X) y entre 0,7 y 1,0 kg/min para tres ordeños (3X), previniendo el sobreordeño terminal [9].
