Diseño de Biodigestores
Publicado: 29 de septiembre de 2006
Por: Pablo Infantes Chávez
ESQUEMA DE LA PRESENTACIÓN
- Introducción
- Importancia de la Biomasa en la generación de energía
- Desarrollo histórico de los Biodigestores (Marco Internacional y Nacional)
- Reacciones bioquímicas en la formación del biogás
- Sustrato
- Proceso
- Biodigestor

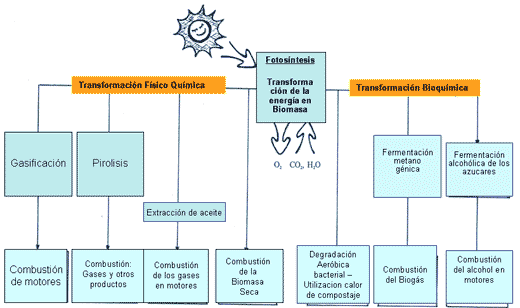

Posibilidades de obtención de energía a través del uso de la BIOMASA

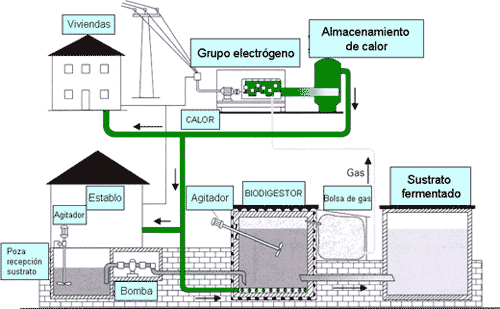

El ciclo de la BIOMASA en el BIODIGESTOR

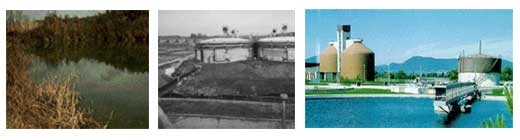

BIODIGESTORES: Desarrollo histórico internacional.

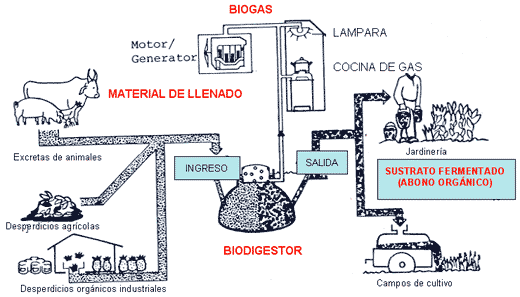

El ciclo de la BIOMASA en el BIODIGESTOR
BIODIGESTORES: Desarrollo histórico internacional.
| 1776 | Volta descubre el metano (CH4) en el gas de los pantanos |
| 1869 | Por primera vez se utiliza el Biogas (metano) en un hospital de Bombay - India |
| ASIA |
|
| EUROPA | Alemania:
Antigua RDA
|
Fuente: UNI. Hohenheim
LOS BIODIGESTORES EN EL PERÚ
Número de Biodigestores Instalados en el Perú
LOS BIODIGESTORES EN EL PERÚ
Número de Biodigestores Instalados en el Perú
- Piura ......................3
- Lambayeque............2
- Cajamarca..............47
- Amazonas................1
- Ancash....................2
- Lima.......................7
- Arequipa...............18
- Junin......................1
- Cuzco ....................1
- Madre de Dios..........2
- Huanuco................3
- Pucallpa.................1
- Tacna..................14
- Moquegua..............2
- Puno.....................2
Total =106
Predominio de Artesanales Chinos
(Excepto Biodigestor De Electro Perú- Huacho 250 m3
Fuente: Seminario Internacional “Las Energias renovables y el desarrollo de resgiones rurales”. Universidad nacional San Antonio Abad – Cusco / U. de Lima
II. FACTORES DETERMINANTES EN EL PROCESO DE GENERACIÓN DE BIOGÁS
Reacciones bioquímicas en la formación delBIOGAS
| Componentes orgánicos | |
 | |
| FASE HIDROLITICA | Moléculas Macro Carbohidratos- Grasas -Proteínas |
| Moléculas Micro Azucares simples, ácidos grasos, aminoácidos | |
| |
| Ácidos carbónico, Orgánicos, Alcoholes, Dióxido de carbono | |
| |
| FASE METANOGENICA | Ácido Acético, Hidrogeno, Dióxido de carbono, Metanol |
| |
| FASE DE FORMACION DE METANO | BIO GAS (Metano, Dióxido de carbono) |
Fuente: Hohlfeld/ SASSE - 1986
Factores Determinantes
| SUSTRATO | PROCESO | DIGESTOR |
| | |
| BACTERIAS- PROCESO DE FERMENTACION | ||
| | |
| CANTIDAD DE BIOGAS | CALIDAD DE BIOGAS |
Fuente: Lipp GMBH
Primer Factor: SUSTRATOS
TIPOS DE SUSTRATOS
(RESIDUOS Y EFLUENTES) A TRATAR EN UN BIODIGESTOR
- Efluentes municipales
- Efluentes agrícolas/pecuarios/pesqueros
- Efluentes industriales
- Residuos
- Líquidos
- Semi-sólidos
- Sólidos
RELACION CARBONO NITRÓGENO (C/N) DE DIVERSOS SUSTRATOS
| SUSTRATO | RELACION C/N |
| Orina | 0.8 |
| Excreta de vacuno | 10 - 20 |
| Excreta de Porcino | 9 - 13 |
| Excreta de Gallina | 5 - 8 |
| Excreta de caprino / ovino | 30 |
| Excreta de Humanos | 8 |
| Paja de cereales | 80 - 140 |
| Paja de maíz | 30 - 65 |
| Gras fresco | 12 |
| Desperdicios de verduras | 35 |
| Fuente: BARNETT |
VALORES DE GENERACIÓN DE BIOGÁS SEGÚN DIFERENTES SUSTRATOS
| SUSTRATO | GENERACION DE GAS (L/Kg. Biomasa seca) | PROMEDIO (L/Kg. Biomasa seca) |
| Excreta de Porcino | 340 - 550 | 450 |
| Excreta de vacuno | 150 - 350 | 250 |
| Excreta de Aves | 310 - 620 | 460 |
| Guano de caballo | 200 - 350 | 250 |
| Guano de oveja | 100 - 310 | 200 |
| Guano de establo | 175 - 320 | 225 |
| Paja de cereales | 180 - 320 | 250 |
| Paja de maíz | 350 - 480 | 410 |
| Paja de arroz | 170 - 280 | 220 |
| Gras fresco | 280 - 550 | 410 |
| Gras de elefante | 330 - 560 | 415 |
| Bagazo | 140 - 190 | 160 |
| Desperdicios de verduras | 300 - 400 | 350 |
| Jacintos | 300 - 350 | 325 |
| Algas | 380 - 550 | 460 |
| Lodos de aguas servidas | 310 - 640 | 450 |
Fuente: OEKOTOP
Segundo Factor: PROCESO
Sistemas industriales
- Pré-tratamento del sustrato
- Generacion de Biogas
- Recuperación y almacenamiento del biogás
Rangos de Temperatura y Tiempo de fermentación Anaeróbica
| FERMENTACION | MINIMO | OPTIMO | MAXIMO | TIEMPO DE FERMENTACION | |
| Psycrophilica | 4-10 °C | 15-18°C | 25-30°C | Arriba de 100 días | |
| Mesophilica | 15-20 °C | 28-33°C | 35-45°C | 30-60 días | |
| Thermophilica | 25-45°C | 50-60°C | 75-80°C | 10-15 días |
Fuente: OEKOTOP
Rango de valores de pH en la generación de BIOGAS
| Valor pH | Característica |
| 7 – 7.2 | OPTIMO |
| Menor de 6.2 | Retardo por acidos |
| Mayor a 7.6 | Retardo por amonios |
Fuente: OEKOTOP
Tercer Factor:BIODIGESTORES
BIODIGESTOR SIN HOMOGENIZADOR (Modelo Artesanal)
MODELO CLASICO DE UN BIODIGESTOR EUROPEO (tecnología actual)
Autor: Peter Cremer - Alemania
III. CARACTERISTICAS DEL BIOGAS
CARACTERÍSTICAS DEL BIOGÁS
El BIOGAS está compuesto en un 50 a 70% de METANO y un 30 a 50% de dióxido de carbono, además de contener hidrógeno sulfurado y otros gases de menor importancia.
PRODUCCION Y COMPOSICION TEORICA DEL BIOGAS
| SUBSTRATO | PRODUCCION DE GAS (L/Kg. de materia seca) | CONTENIDO DE METANO (CH4) % | CONTENIDO DE CO2 % |
| Carbohidratos | 800 | 50 | 50 |
| Proteínas | 700 | 70 | 30 |
| Grasas | 1,200 | 67 | 33 |
ENERGÍA EQUIVALENTE (en Volumen)BIOGAS vs. OTRAS FUENTES
USOS del Biogas en actividades productivas
ENERGÍA EQUIVALENTE (valor energético) BIOGAS vs. OTRAS FUENTES
| VALORES | BIOGAS* | GAS NATURAL | GAS PROPANO | GAS METANO | HIDROG. |
| Valor Calorífico (Kwh/ m3) | 7.0 | 10 | 26 | 10 | 3 |
| Densidad (Kq/m3) | 1.08 | 0.7 | 2.01 | 0.72 | 0.09 |
| Densidad con respecto al aire | 0.81 | 0.54 | 1.51 | 0.55 | 0.07 |
| Limite de explosión (% de gas en el aire) | 6-12 | 5-15 | 2-10 | 5-15 | 4-80 |
| Temperatura de encendido | 687 | 650 | 470 | 650 | 585 |
| Máxima velocidad de encendido en el aire (m/s) | 0.31 | 0.39 | 0.42 | 0.47 | 0.43 |
| Requerimiento teórico de aire (m3/m3) | 6.6 | 9.5 | 23.9 | 9.5 | 2.4 |
Fuente: Lipp / GMBH
* Biogas: 70% CH4, 28% CO2 y “% otros gases
IV. PRESENTACION DE CASO

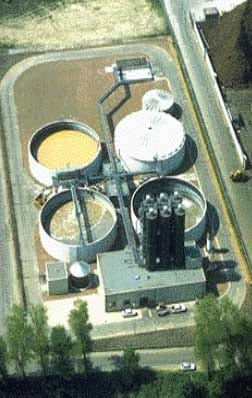

Biodigestores instalados actualmente

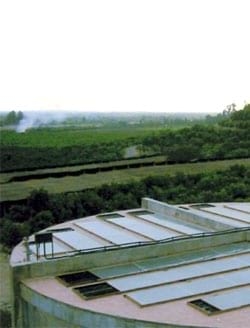

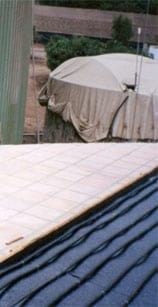

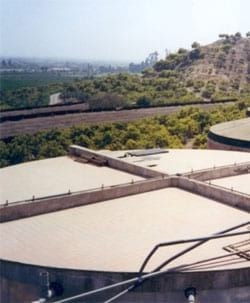

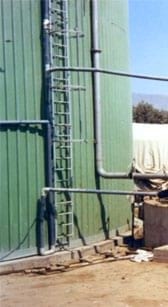

Vista aérea del Biodigestor de concreto armado mostrando diversos componentes
PREPARACIÓN DEL SUSTRATO

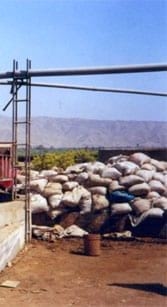

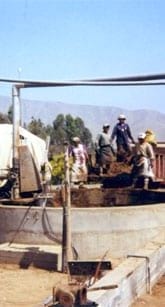

Trampa de Sustrato

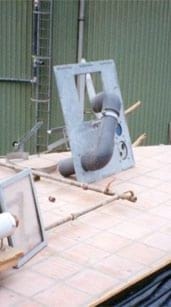

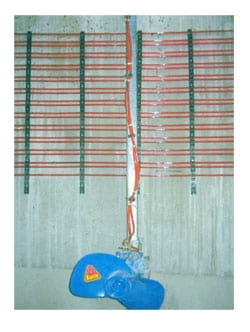

Homogenizadores con sistema de calefacción

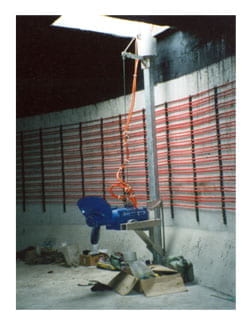

Agitador visto exteriormente

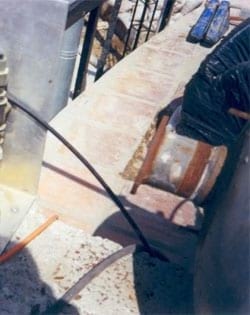

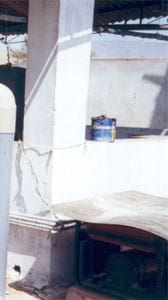

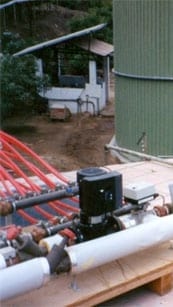

Válvulas de seguridad del Biodigestor y sistema de comando de la calefacción

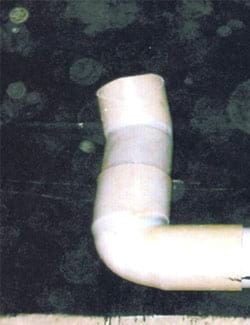

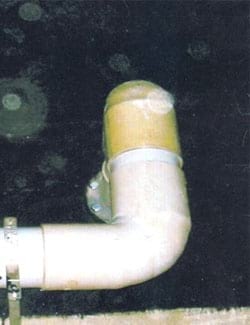

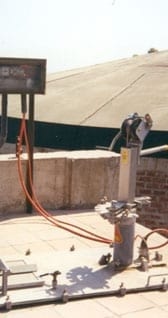

Sistema de desulfatado

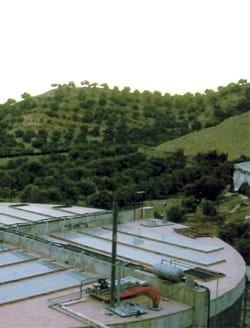

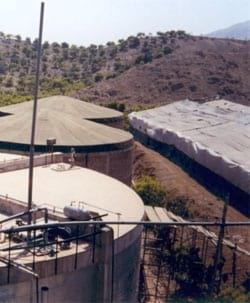

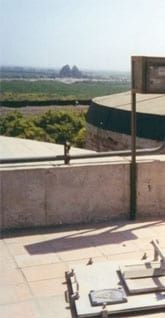

Vista aerea del biodigestor de concreto armado y dos silos de recepcion de gas

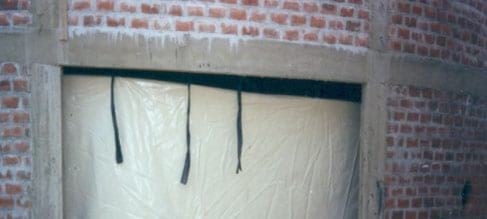

Vista interior de una bolsa de recepción de gas

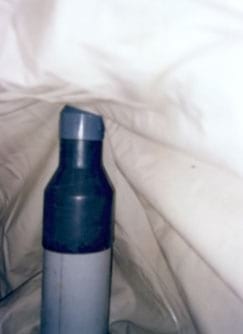

Puerta del silo mostrando la bolsa de gas

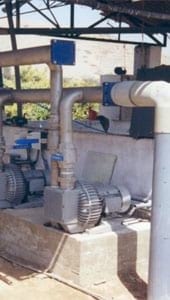

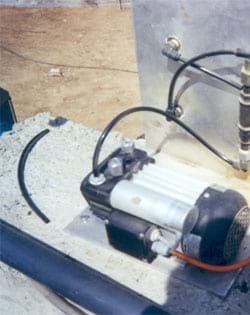

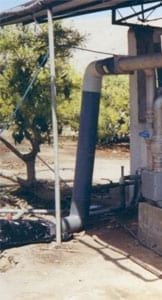

Turbinas para el transporte del biogas a los lugares de consumo

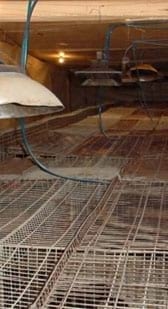

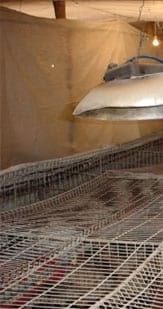

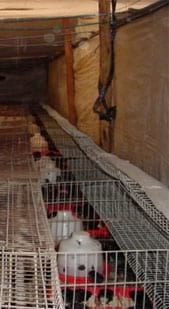

Lámparas Criadoras
V. EVALUACION ECONOMICA
CONSIDERACIONES PREVIAS
- Los costos de inversión varían entre un biodigestor y otro
- Variables: Tipo de digestor, Tipo de sustrato, sistema de calefacción, sistemas de agitación, tratamiento de los afluentes, sistema de desulfatado, entre otros.
- Analizaremos un estudio estadístico efectuado en Alemania en el año 1997 por la Asociación de Biogás de dicho país, en función a 100 Biodigestores de diferente tamaño para determinar de manera porcentual el costo de inversión de sus diferentes elementos.

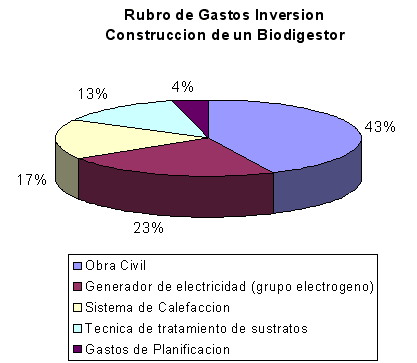

ANALISIS PORCENTUAL DE LA INVERSION
Esperamos con esta experiencia, haber dado el primer paso……..ahora les toca a ustedes
MUCHAS GRACIAS POR SU ATENCION
ANEXO
