Produccion de Biogas – Plantas Centralizadas y Simplificadas

Publicado el: 6/10/2006
Autor/es: Ing. Roberto Montanaro. Consultor Internacional
Estimados lectores, este sintético informe me permite concluir con lo desarrollado anteriormente con “producción de biogás”,su enfoque es meramente ilustrativo y didáctico para ejemplificar la potencialidad de este debatido tema que es “el biogás”,de más esta decir que el objetivo es incorporar en el sector esta idea de generar energía alternativa muy ávida en Latinoamérica. Desde ya muchas gracias por leerme.Ing. Roberto MontanaroConsultor Internacional (Miembro de Engormix)

Produccion de Biogas – Plantas Centralizadas y Simplificadas - Image 1


Produccion de Biogas – Plantas Centralizadas y Simplificadas - Image 2



Produccion de Biogas – Plantas Centralizadas y Simplificadas - Image 3


Produccion de Biogas – Plantas Centralizadas y Simplificadas - Image 4

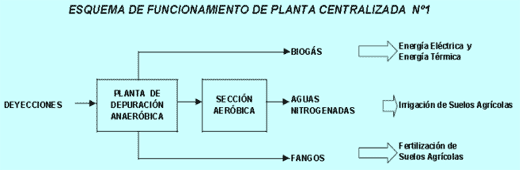

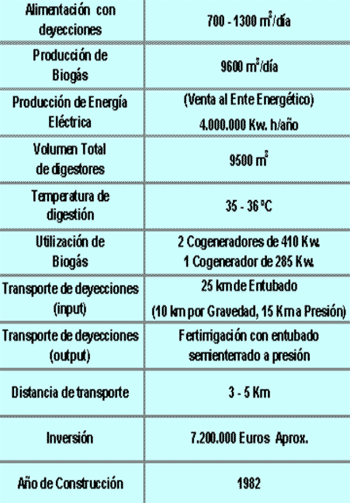

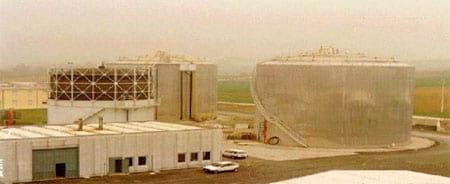

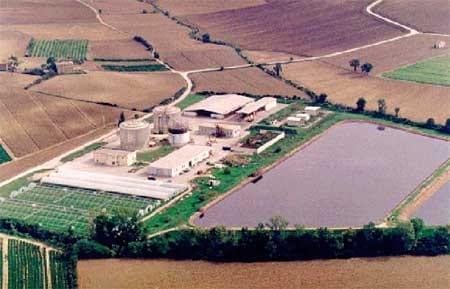

PLANTA CENTRALIZADA Nº 1

Produccion de Biogas – Plantas Centralizadas y Simplificadas - Image 5



Produccion de Biogas – Plantas Centralizadas y Simplificadas - Image 6

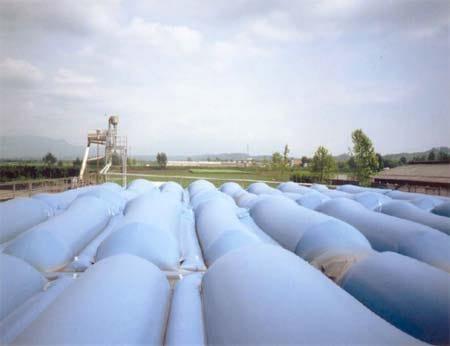

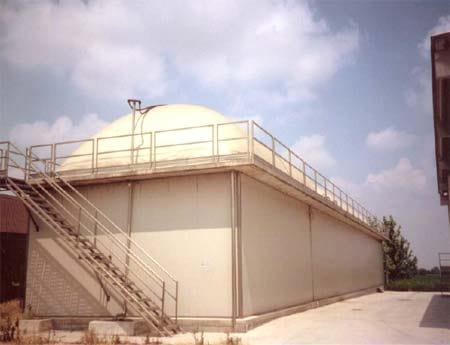

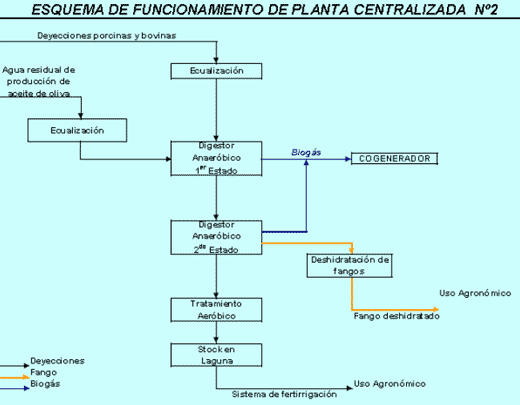

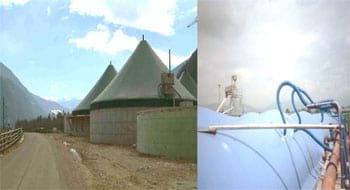

PLANTA CENTRALIZADA Nº 2

Produccion de Biogas – Plantas Centralizadas y Simplificadas - Image 7


Produccion de Biogas – Plantas Centralizadas y Simplificadas - Image 8

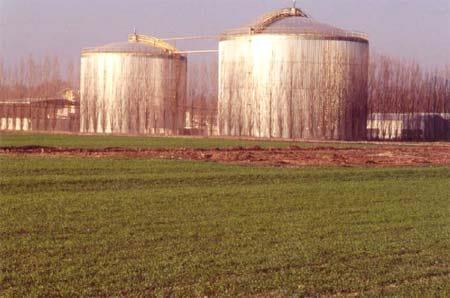

PLANTA CENTRALIZADA Nº 3
En 1er plano los dos digestores anaeróbicos (8000m3 +4000 m3)

Produccion de Biogas – Plantas Centralizadas y Simplificadas - Image 9


Produccion de Biogas – Plantas Centralizadas y Simplificadas - Image 10

Produccion de Biogas – Plantas Centralizadas y Simplificadas - Image 11

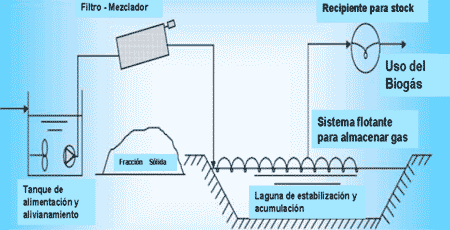

Esquema de Planta de Biogás Simplificada sin Calefacción

Produccion de Biogas – Plantas Centralizadas y Simplificadas - Image 12

LA PRODUCCIÓN DE METANO QUE SE OBTIENE ES DE APROX. 15 M3/AÑO x 100kg VIVO DE CERDO (Equivale a 25 m3/año de Biogás)

Produccion de Biogas – Plantas Centralizadas y Simplificadas - Image 13


Produccion de Biogas – Plantas Centralizadas y Simplificadas - Image 14


Produccion de Biogas – Plantas Centralizadas y Simplificadas - Image 15


Produccion de Biogas – Plantas Centralizadas y Simplificadas - Image 16




Produccion de Biogas – Plantas Centralizadas y Simplificadas - Image 17
Produccion de Biogas – Plantas Centralizadas y Simplificadas - Image 18



Produccion de Biogas – Plantas Centralizadas y Simplificadas - Image 19

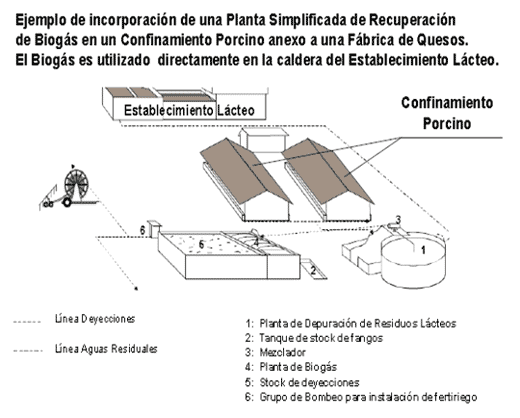

EJEMPLO DE PLANTA DE BIOGAS EN CONFINAMIENTO PORCINO
Planta y Diagrama de Flujo

Produccion de Biogas – Plantas Centralizadas y Simplificadas - Image 20






Produccion de Biogas – Plantas Centralizadas y Simplificadas - Image 21
