Sistemas de Pesaje y Dosificación de Alimentos Balanceados: Guía de Precisión, Automatización y Control Industrial

Q: ¿Cómo se optimiza la exactitud en la dosificación de microingredientes y premezclas?

Se utiliza una secuencia de dosificación gravimétrica (gaining-in-weight), alimentadores de rosca sinfín doble guiados por variador de frecuencia y sistemas automatizados con auto-chequeo y ajuste continuo de parámetros de corte.

El pesaje y dosificación de alimentos balanceados es la medición gravimétrica continua y por lotes de macro y microingredientes en plantas de elaboración de piensos. Se implementa mediante celdas de carga de alta resolución e interfaces automatizadas con algoritmos de corte, manteniendo umbrales de desviación tolerada de ±0,1% a ±0,5%, lo que previene desbalances nutricionales y optimiza la eficiencia de conversión alimenticia en las granjas [11].

Desafío Técnico y Causa Primaria: El pesaje y dosificación de alimentos balanceados en plantas pecuarias presenta imprecisiones por corrientes de aire, vibraciones y desfases mecánicos.

Impacto Cuantitativo: Mermas de formulación entre 0,5% y 3,0%, pérdidas económicas superiores a $100.000 USD anuales y variaciones del 4% al 8% en el índice de conversión alimenticia.

Protocolo de Intervención Verificado: Calibración ISO 17025 de celdas de carga, instalación de conductos de compensación neumática de 450 mm y automatización de bacheo mediante software gravimétrico dinámico (SICBATCH).

Dosificación y Pesaje en el Alimento Balanceado

La precisión en la dosificación gravimétrica determina la homogeneidad nutricional y el costo por tonelada en la fabricación de alimentos balanceados. La incorporación exacta de macroingredientes como cereales y harinas proteicas, combinada con la microdosificación de aminoácidos sintéticos, vitaminas y minerales, requiere sistemas capaces de compensar las variaciones en la densidad aparente de las materias primas [11]. La implementación de básculas automatizadas instaladas desde el punto de recepción hasta el mezclado minimiza las desviaciones en la formulación [20].

"La dosificación y el pesaje precisos desde el recibo de la materia prima resultan esenciales para garantizar que cada ingrediente se incorpore en las proporciones exactas requeridas por la formulación." — Heider Martins, Especialista en Nutrición Animal [11]

Fig. 1: Evidencia Técnica — Pérdidas por pesaje impreciso en plantas agroindustriales (FIGAP)

El comportamiento reológico de las materias primas define el mecanismo de extracción y dosificación adecuado [10]. Para ingredientes con alta fluidez (free-flowing) como el maíz entero o el sorgo, la dosificación mediante compuertas de dos posiciones accionadas por servomotores resulta eficiente [10]. Por el contrario, en materiales cohesivos o con tendencia al apelmazamiento como la harina de soya de alta humedad, el salvado de trigo o la harina de carne, se deben emplear alimentadores de rosca sinfín doble o bandas transportadoras de velocidad variable [10].

Propiedad del Material	Mecanismo de Dosificación Recomendado	Tolerancia Metrológica Esperada	Impacto Zootécnico Directo
*Alta fluidez (Free-flowing)*	Compuerta neumática de doble posición / Servomotor	±0,2% del valor objetivo	Mantiene la relación energía/proteína constante en la ración
Cohesivo o No libre fluidez	Rosca sinfín doble de paso variable / Banda dosificadora	±0,5% del valor objetivo	Evita variaciones en la digestibilidad aparente de aminoácidos
*Microingredientes (Polvos finos)*	Bandeja vibrante con variador de frecuencia y corte fino	±0,1% del valor objetivo	Previene toxicidades por sobre-dosificación de selenio o ionóforos
*Líquidos (Aceites / Melaza)*	Medidores de flujo masico Coriolis / Inyección por peso	±0,3% de la masa líquida	Garantiza el aporte calórico y la durabilidad del pellet (PDI)

Para maximizar la exactitud en la adición de ingredientes a la tolva de pesaje, la secuencia de dosificación debe estructurarse desde el componente de mayor volumen hasta el de menor masa [28]. Esta secuencia optimiza la resolución de las celdas de carga de gran capacidad al recibir primero la masa crítica de mayor volumen, estabilizando el platillo antes de ingresar los insumos de menor escala [28]. Adicionalmente, el uso de sistemas gravimétricos por acumulación (gaining-in-weight) integrados a la línea previa a la peletizadora o extrusora asegura un flujo másico constante y uniforme [12].

Tipos de Básculas Industriales y Celdas de Carga

Las plataformas de pesaje industrial deben resistir el impacto mecánico y la fatiga estructural permanente en las plantas de balanceados. La elección del tipo de báscula depende de la ubicación operacional dentro del proceso productivo, abarcando desde básculas puente para camiones en la recepción de insumos hasta básculas discontinuas de bacheo sobre la mezcladora [13]. Las plataformas fabricadas en estructuras de acero carbono con tecnología de soldadura robotizada garantizan estabilidad dimensional frente a cargas desalineadas y ciclos intensivos de trabajo [4].

"Las plataformas de pesaje ofrecen una solución robusta gracias a su fabricación en acero y tecnología de soldadura robotizada, asegurando una larga vida útil y precisión en el control de peso." — Miquel Parramona, Experto en Pesaje Industrial [4]

Celdas de Carga Extensométricas y Deformación Elástica

Las celdas de carga convierten la fuerza aplicada en una señal eléctrica proporcional mediante galgas extensométricas adheridas a un cuerpo metálico deformable. En el ámbito pecuario e industrial, las celdas tipo compresión, cizalladura (shear beam) y doble apoyo son las más utilizadas debido a su alta resistencia a cargas laterales e impactos [6]. La señal de salida analógica, expresada comúnmente en milivoltios por voltio (mV/V), se procesa en digitalizadores de alta velocidad para filtrar interferencias de baja frecuencia originadas por los motores de la planta [23].

Clasificación y Especificaciones de Celdas de Carga

Las celdas de carga se clasifican según su principio constructivo, clase de precisión (normativa OIML R60) y grado de protección contra el ingreso de polvo y agua (IP) [6]. La selección correcta del sensor evita derivas térmicas y fallas prematuras causadas por ambientes agresivos cargados de polvo fino de cereales [26].

Tipo de Celda de Carga	Principio de Funcionamiento	Grado de Protección	Aplicación Principal en Planta
*Viga a Cizalladura (Shear Beam)*	Deformación por esfuerzo cortante en viga fija	IP67 / IP68	Tolvas de dosificación de macroingredientes y bacheo
*Doble Apoyo (Double Ended)*	Flexión simétrica sobre dos puntos de soporte	IP68 / IP69K	Básculas de camiones y silos de almacenamiento exterior
Cilíndrica o Canister	Compresión axial de alta capacidad de carga	IP68	Silos de gran tonelaje y tanques de melaza/aceite
*Tipo S (S-Beam)*	Tracción y compresión para cargas suspendidas	IP65 / IP67	Básculas ensacadoras y tolvas suspendidas

Calibración de Celdas de Carga en Entornos Industriales

La calibración metrológica de las celdas de carga requiere un entorno desacoplado de fluctuaciones térmicas y vibraciones estructurales. La preparación previa del espacio de prueba garantiza la repetibilidad del patrón y evita errores sistemáticos generados por fuerzas de empuje lateral o rozamientos mecánicos [6]. El protocolo metrológico exige el uso de masas patrón certificadas bajo la norma ISO/IEC 17025, cubriendo todo el rango de trabajo de la báscula, desde el cero técnico hasta la capacidad máxima nominal [6].

Fig. 2: Evidencia Técnica — Preparación para Calibración de Celdas de Carga Industriales (Miquel Parramona)

El procedimiento de ajuste metrológico debe contemplar las pruebas de linealidad, histeresis y excentricidad (error de esquina) [6]. La verificación de excentricidad consiste en colocar una masa patrón equivalente a un tercio de la capacidad máxima en cada uno de los puntos de apoyo de la tolva o plataforma, ajustando los potenciómetros de la caja de suma o los coeficientes digitales en la terminal de pesaje [24]. Una calibración deficiente genera errores acumulativos que distorsionan el balance de materia global y alteran las concentraciones de microingredientes [14].

Pasos Críticos para la Calibración de Sistemas de Pesaje

Inspección Mecánica y Limpieza: Comprobar que no existan incrustaciones de producto duro, tirantes trabados o contacto entre la tolva de pesaje y las estructuras fijas de la planta [26].
Estabilización Térmica: Energizar los transmisores y celdas de carga durante al menos 30 minutos a temperatura ambiental controlada para eliminar la deriva inicial por calentamiento de componentes electrónicos [6].
Prueba de Excentricidad: Aplicar carga patrón en las esquinas de la plataforma o puntos de soporte de la tolva para ecualizar la señal de entrada de cada celda mediante la caja de juntura [6].
Verificación de Linealidad: Aplicar masas patrón en incrementos del 20% hasta alcanzar el 100% de la capacidad operacional, registrando el error en cada escalón metrológico [6].
Ajuste de Cero y Span Digital: Configurar la ganancia del indicador y almacenar el certificado de calibración con trazabilidad nacional o internacional [6].

Verificadores de Peso y Pesaje Dinámico en Línea

El pesaje dinámico permite auditar la masa de productos y sacos terminados a alta velocidad sin detener la línea de producción. Los verificadores de peso (checkweighers) instalados al final de la línea de ensacado analizan el 100% de los envases descartando automáticamente aquellos que superen las tolerancias de sobredosis o falta de peso [9]. La selección del equipo debe considerar un sobredimensionamiento operativo del 20% sobre la capacidad teórica, garantizando una exactitud de ±0,5 g y una repetibilidad de ±0,05% [9].

Fig. 3: Evidencia Técnica — Factores clave para elegir un verificador de peso alimentario (Miquel Parramona)

"La selección de un verificador de peso que cubra el 100% de los productos con un 20% de sobredimensionamiento garantiza una precisión de ±0,5 g y una repetibilidad de ±0,05% para cumplir con los estándares de calidad." — Miquel Parramona, Consultor en Robótica y Pesaje [9]

La integración de verificadores de peso con detectores de metales en formato monobloque optimiza el espacio de planta y fortalece los Puntos Críticos de Control (PCC) en bioseguridad alimentaria [8]. Estos sistemas combinados reducen la huella de instalación hasta en un 30%, simplifican la infraestructura de transportadores de banda y centralizan las alarmas en una única interfaz gráfica HMI [8].

Fig. 4: Evidencia Técnica — Ventajas de Integrar Verificadores de Peso y Detectores de Metales (Byasa)

Para el pesaje de graneles en tránsito continuo dentro de tuberías verticales o inclinadas, se utilizan sistemas de pesaje dinámico por placa de impacto [5]. Cuando el producto cae sobre la placa en un ángulo controlado, la fuerza horizontal ejercida es proporcional al caudal másico instantáneo [5]. Este método resulta idóneo para productos con buena fluidez (free-flowing), permitiendo regular la adición continua de enzimas o líquidos en mixers continuos [5].

Trazabilidad en la Dosificación de Ingredientes y Microingredientes

La dosificación de microingredientes representa el punto más crítico en la fabricación de premezclas vitamínico-minerales y concentrados. Un error de gramos en la inclusión de ingredientes activos como vitaminas A, D3, E, selenito de sodio o aditivos medicamentosos puede provocar cuadros severos de toxicidad o fallas en el rendimiento zootécnico [17]. La implementación de torres automatizadas de microdosificación equipadas con tolvas independientes de acero inoxidable y roscas de alta precisión disminuye drásticamente el error de bacheo [18],[31].

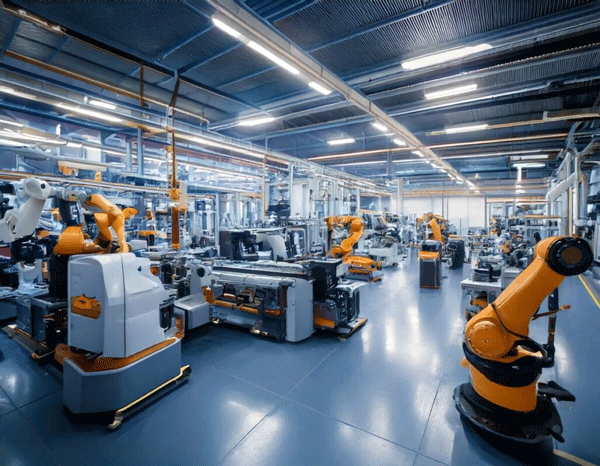

Fig. 5: Evidencia Técnica — Digitalización y Conectividad en Industria 4.0 (Miquel Parramona)

"Para proteger la rentabilidad, es imperativo asegurar la exactitud y trazabilidad en la dosificación de microingredientes, justificando la inversión por la reducción de costos en aditivos de alto valor." — Josef Barbi, Especialista en Tecnología de Premezclas [17]

La pérdida de materiales higroscópicos y la volatilización de polvo de vitaminas durante la descarga a la mezcladora representan una fuente constante de mermas y contaminación cruzada [19]. El uso de encajonamientos herméticos y sistemas de transporte neumático en fase densa preserva la integridad del lote y protege al personal de la exposición a partículas flotantes [19]. Asimismo, la integración digital mediante plataformas software como SICWEIGHTRUCK y SICBATCH permite conectar las básculas de entrada con el ERP institucional, validando las órdenes de formulación contra el peso consumido en tiempo real [1],[15].

Momento Clave: «El sistema garantiza que lo comprado por un cliente es lo despachado, asegurando la trazabilidad completa de los materiales que entran y salen de la fábrica.»

Disertante: Javier SarmientoVer video completo »

Matriz de Puntos Críticos de Control (PCC) en el Proceso Metrológico y de Dosificación

Etapa del Proceso	Punto Crítico de Control (PCC)	Variable de Metrología	Umbral / Límite Crítico	Acción Correctiva Inmediata	Referencia
1. Recepción Camiones	Pesa-camiones de entrada	Tara y Peso Bruto	Desviación > 0,1% vs pesaje origen	Recalibración con pesas patrón y re-pesaje	[1]
2. Almacenamiento Granel	Control de nivel en silos	Masa acumulada continua	Diferencia teórica/real > 0,5%	Auditoría de mermas e inspección de fugas	[16]
3. Extracción de Silos	Dosificación de macro-insumos	Caudal de corte (flight)	Variación de masa > ±0,5%	Ajuste de parámetro de pre-corte en PLC	[15]
4. Pesaje por Lotes	Tolva báscula de bacheo	Tiempo de estabilización	Señal inestable > 3 segundos	Iniciar secuencia de desaireación y filtrado	[2]
5. Microdosificación	Dosificador de vitaminas	Tolerancia gramétrica	Desviación de peso > ±0,1%	Parada de seguridad y verificación manual	[18]
6. Adición de Líquidos	Inyección de grasa y aminoácidos	Flujo másico constante	Desviación > ±0,3% en volumen	Calibración de medidor masico Coriolis	[12]
7. Mezclado	Descarga de báscula a mixer	Presión de aire residual	Presión interna > +5 mbar	Limpieza de manga o conducto compensador	[30]
8. Expulsión por Lote	Contrapeso y vaciado	Residuo de tolva	Material pegado > 0,05% de masa	Activar rascadores neumáticos mecánicos	[26]
9. Ensacado	Báscula de ensaque final	Peso neto por saco (25/50 kg)	Desviación de masa > ±0,2%	Calibración de corte de caída libre	[22]
10. Salida de Producto	Verificador dinámico final	Control estadístico OIML R51	Rechazo de sacos > 0,1% del lote	Re-calibración e inspección de sellado	[9]

Errores Críticos y Metrología en el Pesaje de Materias Primas

Los errores metrológicos en plantas de alimentos balanceados provienen de factores mecánicos, interferencias eléctricas y fenómenos neumatodinámicos dentro de la instalación [2]. Entre las causas mecánicas destacan las fijaciones demasiado rígidas en las tuberías flexibles de carga, compuertas de descarga desalineadas y oscilaciones generadas por la operación de molinos o mezcladoras sin aislamiento antivibratorio [26].

Momento Clave: «Los errores más críticos en el pesaje de dosificación son por vibración y succión, causados por corrientes de aire o filtros tapados. Sistemas detectan estos picos para identificar el factor influyente.»

Disertante: Javier SarmientoVer video completo »

Un fenómeno crítico que distorsiona las lecturas de peso durante la descarga de la tolva báscula hacia la mezcladora es la sobrepresión de aire generada por el desplazamiento rápido del sólido [30]. Al caer un volumen masivo de producto dentro del cuerpo de la mezcladora, el aire atrapado busca vías de escape; si no existe un sistema de ecualización neumática, el aire comprimido empuja el platillo de la báscula hacia arriba, generando lecturas falsas de masa residual [30].

"La instalación de un ducto de compensación de aire que conecte la báscula directamente con la mezcladora o el ambiente hace las operaciones independientes y asegura la precisión en la dosificación." — Moises Geremias Silvestre Q., Ingeniero de Procesos [30]

Para resolver este problema metrológico sin generar escapes de Polvo Orgánico Volátil (POV) a la atmósfera de la planta, se diseña un circuito cerrado con un tubo de compensación de al menos 450 mm de diámetro que presenta una curvatura de 180° e incorpora una manga de tela filtrante permeable [32],[33]. Adicionalmente, se debe evitar la instalación de aspiraciones centrales directas sobre las básculas y mezcladoras, ya que las corrientes continuas de succión aspiran las fracciones más finas de microingredientes, alterando la composición química final del pienso [35].

Preguntas Frecuentes (FAQ)

Q: ¿Cómo se calibran las celdas de carga en básculas de dosificación para alimentos balanceados? A: Se calibran acondicionando el entorno libre de vibraciones, ecualizando las esquinas mediante la caja de juntura y aplicando masas patrón certificadas ISO 17025 en incrementos progresivos hasta el 100% de la capacidad operacional [6].

Q: ¿Qué sistemas evitan errores por presión de aire en la descarga de la báscula a la mezcladora? A: Se instalan tubos de compensación de aire de 450 mm con curvatura de 180° y mangas filtrantes permeables, cerrando el circuito para equilibrar presiones sin aspirar polvos finos [32],[33].

Q: ¿Cómo se optimiza la exactitud en la dosificación de microingredientes y premezclas? A: Se utiliza una secuencia de dosificación gravimétrica (gaining-in-weight), alimentadores de rosca sinfín doble guiados por variador de frecuencia y sistemas automatizados con auto-chequeo y ajuste continuo de parámetros de corte [12],[25].

Q: ¿Cuál es el rango aceptable de error metrológico en plantas de alimentos balanceados? A: El límite máximo tolerado en bacheo de macroingredientes es de ±0,2% a ±0,5%, mientras que en la microdosificación de vitaminas y minerales la tolerancia debe mantenerse por debajo de ±0,1% [11],[18].

Q: ¿Por qué no deben conectarse sistemas de aspiración central directa a las básculas de mezcla? A: Porque la succión de aire continua remueve la fracción fina de vitaminas y oligoelementos pesados durante el llenado, alterando la homogeneidad y la concentración nutricional de la fórmula [35].
