Utilización de biogás para operar motores a gasolina y diesel

Publicado: 8 de enero de 2007
Por: Favio Antonio Carmona; Julio Enrique Orozco; Raúl Botero Botero y Carlos Hernández. Universidad EARTH, Costa Rica
El petróleo es un combustible ampliamente utilizado a nivel mundial para la generación de energía eléctrica. Sin embargo, el petróleo es un recurso no renovable, por lo cual es necesario que se desarrollen, evalúen y utilicen  fuentes alternas de producción de energía eléctrica.
Este proyecto desarrolla, implementa y ofrece otra opción energética apta para las zonas rurales de bajos recursos económicos, donde se pueda generar la energía eléctrica requerida a base de biogás, obtenido como producto de la fermentación de desechos orgánicos contaminantes (excrementos animales y humanos, desechos vegetales, etc.) por medio del biodigestor de polietileno de bajo costo (Figura 1).

Utilización de biogás para operar motores a gasolina y diesel - Image 1

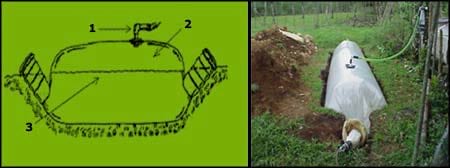

1).Válvula de salida
2).Almacenamiento de biogás
3).Nivel del agua mezclada con desechos orgánicos


Figura 1. Biodigestor de polietileno de bajo costo.


Objetivos
  • Difundir la producción de biogás a partir de desechos orgánicos, mediante el biodigestor de polietileno de bajo costo y la utilización de este biogás para la generación de energía eléctrica en las zonas rurales de América Tropical.
  • Definir la metodología para la adaptación de motores de gasolina de cuatro tiempos o diesel al uso de biogás.

Metodología

Motor de gasolina:

La metodología para la adaptación del motor de gasolina consistió en la elaboración de una pieza que permitiera la introducción de una mezcla de biogás -aire al cilindro del motor (Figura 2), para lo cual se utilizaron materiales de PVC en su mayoría, ya que estos son de fácil obtención y de bajo costo.
Para la realización de la prueba del uso de biogás en el motor de gasolina de cuatro tiempos, se utilizó un motor marca Honda de 5 HP (3,7 kwh), modelo GX 140 MAX, de 144 cm3 (Figura 2).

Utilización de biogás para operar motores a gasolina y diesel - Image 2

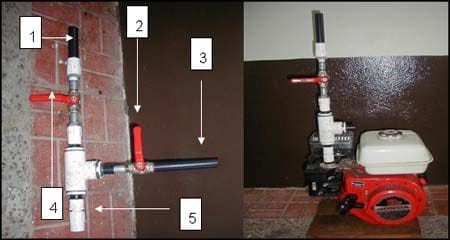

1).Tubo de entrada de biogás
2).Válvula de admisión de aire
3).Tubo de entrada de aire
4).Válvula de admisión de biogás
5).Entrada al motor de la mezcla aire – biogás

Figura 2:

a)  Pieza para adaptar un motor de gasolina de cuatro tiempos al uso de biogás,
b)  Motor de gasolina de uatro tiempos con pieza conectada en la posición del purificador de aire


Motor Diesel:


La metodología para la adaptación del motor diesel de cuatro tiempos al uso de combustible mixto (diesel-biogás-aire) fue similar a la utilizada en el motor de gasolina de cuatro tiempos. En las pruebas se utilizó un motor de tractor marca Lamborghini de 35 hp, modelo Runner K4F-D, de 350 cm3 (Figura 3).

Utilización de biogás para operar motores a gasolina y diesel - Image 3

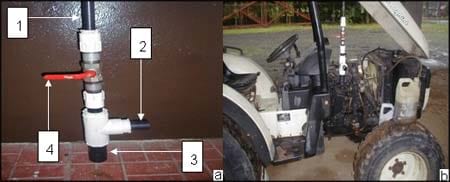

1).Entrada de biogás
2).Entrada de aire
3).Entrada al motor de la mezcla aire – biogás
4).Válvula reguladora de entrada de biogás

Figura 3:

a)  Pieza de adaptación para el uso de biogás en motor diesel
b) Tractor con motor diesel con pieza incorporada

Resultados

Motor de Gasolina:

Se puede observar el tipo y cantidad de materiales utilizados y la disposición de cada uno de ellos en la pieza elaborada para la introducción de la mezcla aire-biogás a través del purificador de aire de cada tipo de motor. De acuerdo con esta figura, se puede notar que el principio fundamental de la pieza lo representa la T de PVC, la cual sirve de mezclador de biogás-aire (Figuras 2 y 3).

Con la utilización de biogás, se logró sustituir el 100 % del combustible gasolina, por lo cual, de acuerdo con el Cuadro 1, cada hora de uso del motor con biogás, permite ahorrar 2.213,59 ml de gasolina. El consumo de biogás fue de 0,55 m3/hora, lo que significa, que con este tipo de motor, 1 m3 de biogás equivale a 4,025 litros de gasolina.

Cuadro 1. Datos de consumo de combustible del motor de gasolina de cuatro tiempos

Tipo de
Combustible

Cantidad inicial de prueba (mL)

Cantidad final (mL)

Consumo total (mL)

Tiempo
Minutos

Consumo (mL/Hora)

Gasolina

1.000

50

950

25,75

2.213,59

Motor Diesel

En el Cuadro 2 se puede notar que la mayor sustitución de combustible diesel por biogás, se obtuvo cuando el motor trabajó en la velocidad mínima (74,07 % y 70,37 %, Cuadro 2). En cambio, cuando el motor diesel se trabajó con 1.500 RPM se sustituyeron cantidades menores de combustible diesel (64,96 % y 64,23).

Cuadro 2. Datos de consumo y sustitución de combustible por biogás en el motor diesel.

Combustible

Velocidades del motor

Posición de pieza

Cantidad inicial

Retorno

Cantidad final

Consumo

Tiempo

Sustit.

----RPM----

----------------mL------------------

-Horas-

-%-

Diesel

Mínimo

*

3.000

360

2.100

540

1

0,00

1.500

*

3.000

160

1.470

1.370

1

0,00

Diesel + biogás

Mínimo

**

3.000

440

2.420

140

1

74,07

1.500

**

3.000

420

2.100

480

1

64,96

Mínimo

***

3.000

390

2.450

310

1

70,37

1.500

***

3.000

370

2.140

490

1

64,23

* Sin uso de biogás
** Biogás directo: aire perpendicular
*** Aire directo: biogás perpendicular El motor diesel de un vehículo la mayoría del tiempo trabaja a altas revoluciones (≥1500 RPM). En el experimento se utilizaron dos posiciones de ingreso de biogás al motor, de las cuales, según el Cuadro 2, la de mayor sustitución es la que tiene la entrada del biogás de forma directa al motor (64,96 %).


Conclusiones

En el funcionamiento de motores de gasolina de cuatro tiempos, el carburador funciona como conductor de la mezcla aire-biogás, pero a la vez permite la utilización exclusiva de cualquiera de los dos combustibles (gasolina o biogás), de acuerdo a la necesidad y disponibilidad.
En el caso de los motores diesel, el principio de adaptación al biogás, es similar al del motor de gasolina de cuatro tiempos, con la única diferencia de que en los motores diesel no es necesario encontrar una mezcla adecuada de biogás-aire, debido a que en estos motores se trabaja con una mezcla de diesel-biogás-aire. En la medida que aumenta el consumo de biogás, el consumo de la mezcla aire - diesel disminuye.
